Арт. ACVH
Хомут быстросъемный предназначен для соединения элементов системы канальной группы круглого сечения.
Характеристики
Количество типоразмеров
—
6
Конструкция
Хомуты быстросъемные представлены в шести типоразмерах.
Изготовлены из полосы оцинкованной стали с уплотнителем. Стяжка осуществляется болтами.
Расшифровка артикула
| ACVH | 160 | /G | .1 |
|---|---|---|---|
| Модификация оборудования | Типоразмер | Хомут быстросъемный. Внутреннее обозначение |
Пространственное положение: 1 — вертикально |
Габаритно-весовые характеристики
| Типоразмер | А, мм | B, мм | C, мм | Масса, кг |
|---|---|---|---|---|
| 100 | 100 | 118 | 148 | 0,2 |
| 125 | 125 | 145 | 174 | 0,3 |
| 160 | 160 | 178 | 212 | 0,3 |
| 200 | 200 | 218 | 253 | 0,4 |
| 250 | 250 | 268 | 304 | 0,5 |
| 315 | 315 | 333 | 370 | 0,6 |
Рекомендации по проектированию
Хомуты быстросъемные в количестве двух штук необходимы для присоединения вентилятора AR соответствующего типоразмера.

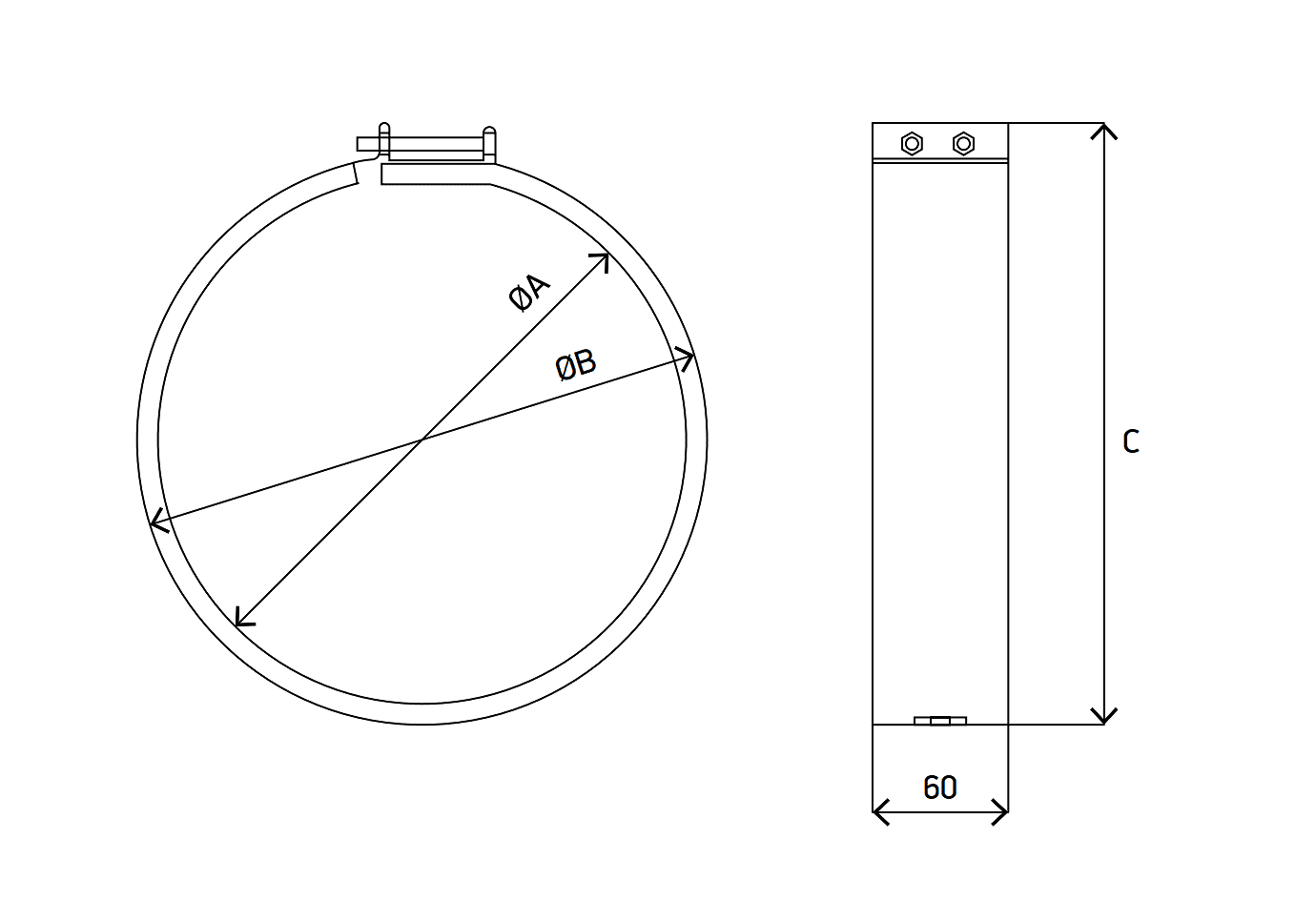

Габаритные размеры
