Фильтры кассетного типа ARF

Конструкция

Шумоглушители ARF представлены в шести типоразмерах, в каждом из которых по две модификации. Модификации различаются установочной длиной — 900 и 600 мм.

Корпус фильтра и крышка изготовлены из оцинкованной стали. Пластина фильтрующего материала выполнена из синтетического волокна и имеет класс очистки EU3.

Фильтрующее полотно изготавливается из 100% полиэстера высшего качества. В производстве используется только экологически чистое сырье. Структура материала представляет собой неоднородное полотно, состоящее из нескольких слоев, имеющих разную плотность.

Конструкция фильтра /EG.3 позволяет легко осуществлять замену фильтрующей вставки.

Условия эксплуатации

Агрегаты предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата 2 и 3 категорий размещения по ГОСТ 15150-69.

Температура проходящего через фильтр воздуха не должна превышать 70 °С.

Расшифровка артикула

Элементы системы автоматики

— Датчик перепада давления /DP.R (500 Па).

Рекомендации по проектированию

Кассетный фильтр /EG.3 используется в качестве фильтра первой ступени очистки воздуха.

При проектировании участков вентиляционной системы необходимо предусматривать свободное пространство в области люка обслуживания, равное высоте секции фильтра, для извлечения фильтрующей вставки.

При проектировании системы вентиляции рекомендуется заранее предусмотреть закупку дополнительной фильтрующей вставки соответствующего типоразмера для последующей замены после проведения монтажных и (или) пусконаладочных работ на объекте.

Рекомендованное значение запыленности фильтрующей вставки при подборе оборудования — 30%.

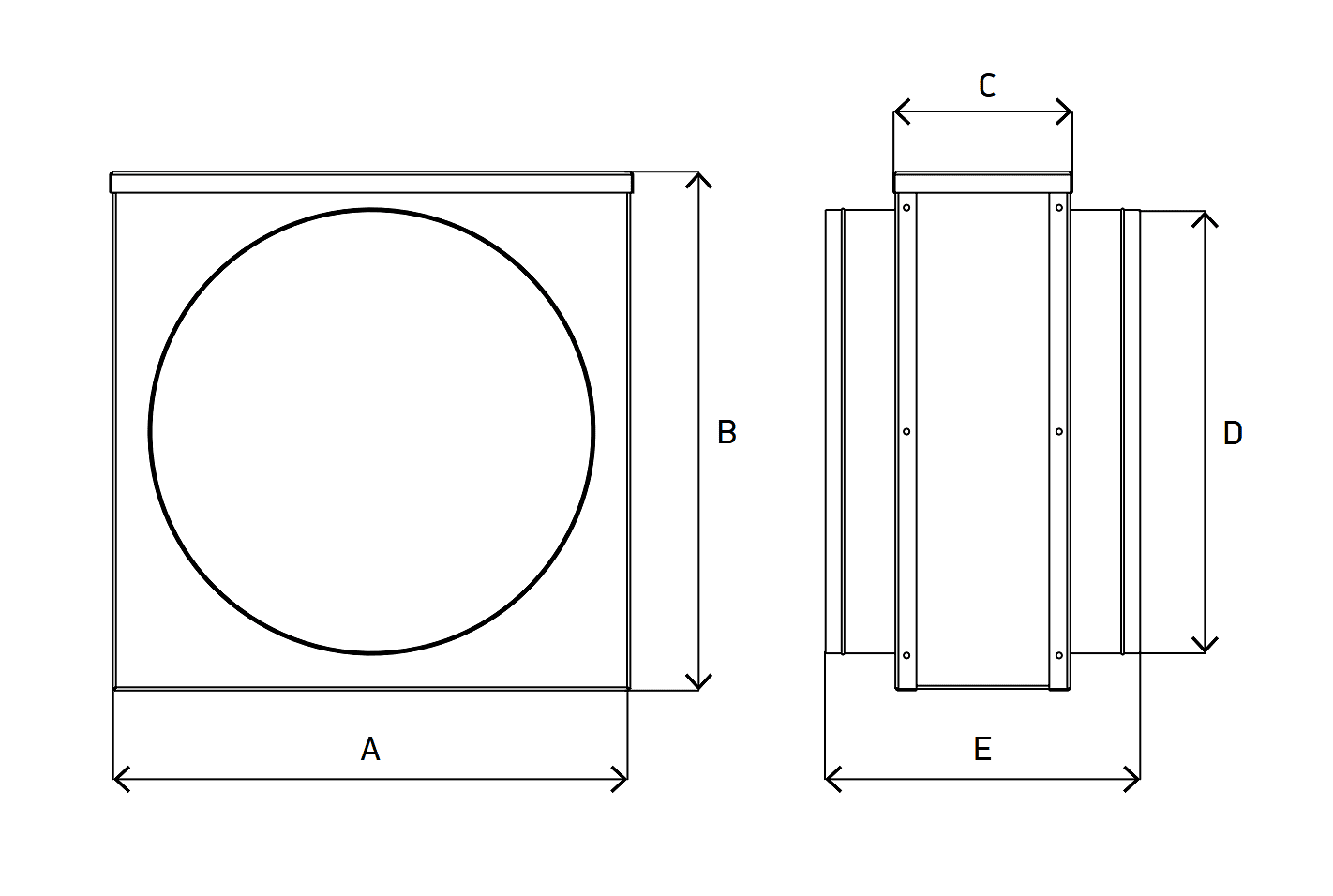

Габаритные размеры фильтров кассетных ARF

Габаритно-весовые характеристики
