Трубчатые шумоглушители серии ARC предназначены для снижения уровня шума, создаваемого воздухом, в круглых воздуховодах..
Конструкция
Шумоглушители /SТ представлены в шести типоразмерах, в каждом из которых по две модификации. Модификации различаются установочной длиной — 900 и 600 мм.
Шумоглушители представляют собой цилиндр, изготовленный из оцинкованного металла с шумопоглощающим материалом SoundTek® внутри. Корпус оснащен уплотнительными резинками. Присоединение — ниппель.
Условия эксплуатации
Агрегаты предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата 2 и 3 категорий размещения по ГОСТ 15150-69.
Рекомендуемый диапазон температур проходящего воздуха от -40 до +40 °C. Максимально до +70 °C.
Расшифровка артикула
| ARC | 160 | /ST | .09 |
|---|---|---|---|
| Модификация оборудования | Типоразмер | Шумоглушитель трубчатый канальный. Внутреннее обозначение |
Длина секции шумоглушителя: 09 — 900 мм, 06 — 600 мм |
Рекомендации по монтажу
Монтаж шумоглушителя можно осуществлять в любом пространственном положении.

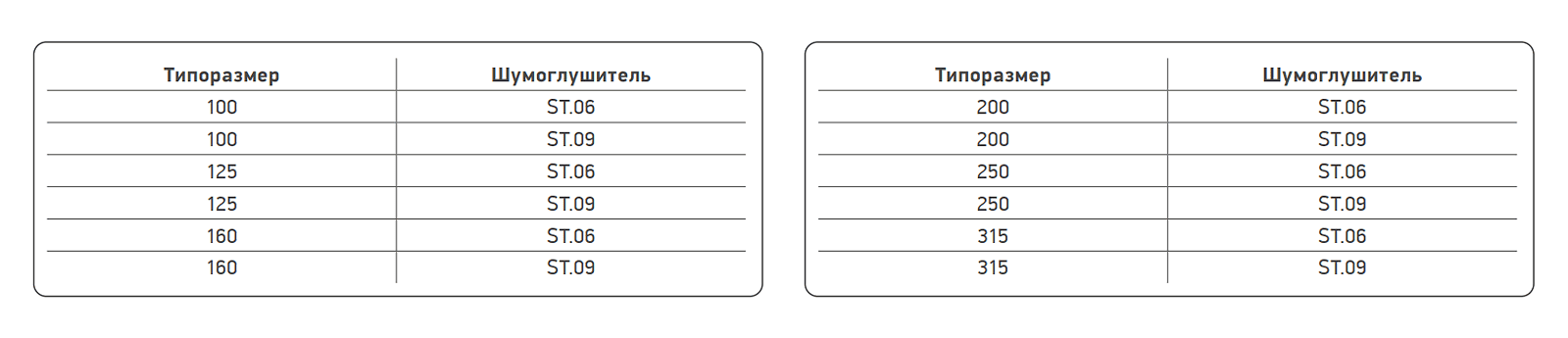

Модельный ряд шумоглушителей трубчатых ARC

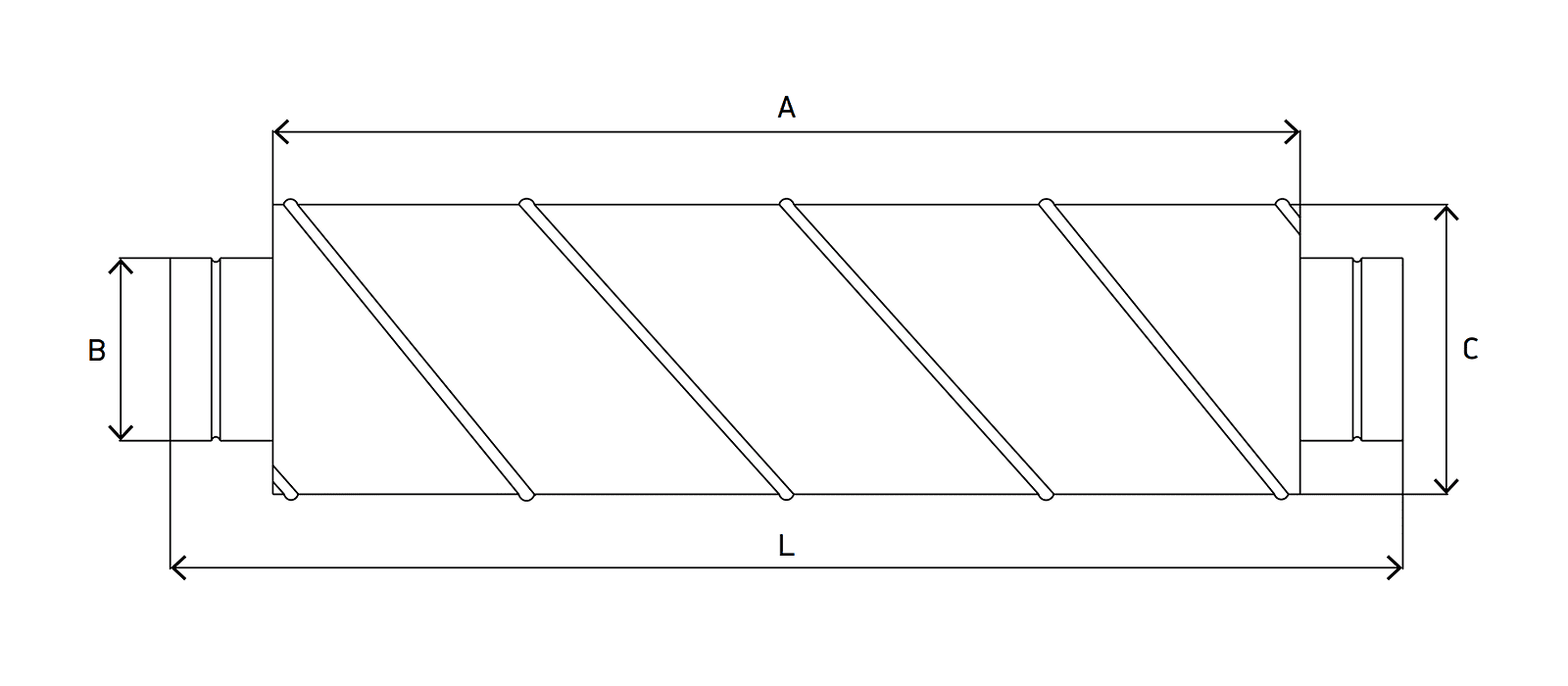

Габаритные и присоединительные размеры
Габаритно-весовые характеристики
| Типоразмер | Шумоглушитель | А, мм | В, мм | С, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 100 | ST.06 | 600 | 97 | 200 | 780 | 5,3 |
| ST.09 | 900 | 97 | 200 | 1080 | 6,2 | |
| 125 | ST.06 | 600 | 122 | 250 | 780 | 5,3 |
| ST.09 | 900 | 122 | 250 | 1080 | 6,2 | |
| 160 | ST.06 | 600 | 157 | 250 | 780 | 5,5 |
| ST.09 | 900 | 157 | 250 | 1080 | 7,5 | |
| 200 | ST.06 | 600 | 197 | 315 | 780 | 6,6 |
| ST.09 | 900 | 197 | 315 | 1080 | 8,9 | |
| 250 | ST.06 | 600 | 247 | 355 | 780 | 8,0 |
| ST.09 | 900 | 247 | 355 | 1080 | 10,8 | |
| 315 | ST.06 | 600 | 312 | 450 | 780 | 10,0 |
| ST.09 | 600 | 312 | 450 | 1080 | 13,3 |
