Водяной воздухонагреватель AСН

Конструкция

Водяные нагреватели /HW.2 представлены в четырех типоразмерах от 160 до 315, в двухрядном исполнении.

В качестве теплоносителя можно использовать воду или смеси гликоля.

Корпус изготовлен из оцинкованного металла. Поверхность теплообмена изготовлена из алюминиевых гофрированных ламелей толщиной 0,1 мм, что позволяет увеличить площадь теплообмена и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм. Коллекторы теплообменника изготовлены из стали с резьбовыми патрубками и сливными заглушками для обезвоздушивания системы водоснабжения. Применяемые материалы обеспечивают высокую эффективность, надежность и долговечность работы канальных нагревателей.

Все теплообменники испытываются на герметичность водой под давлением 1,5 МПа в течение 3 минут.

Условия эксплуатации

Агрегаты предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата 2 и 3 категорий размещения по ГОСТ 15150-69.

Нагреватели предназначены для эксплуатации при максимальном рабочем давлении 1,3 Мпа и максимальной рабочей температуре теплоносителя 150 °C.

При использовании воды в качестве теплоносителя нагреватели необходимо размещать в помещении с положительной температурой окружающей среды. Нагреватели разрешается размещать вне помещения при использовании в качестве теплоносителя смеси гликоля, рассчитанной относительно климатической зоны и минимальной температуры (при условии установки секции под навесом, а также при теплоизоляции подводящих трубопроводов).

Регулирование производительности

Плавное регулирование производительности теплообменника достигается с помощью применения в качестве обвязки смесительного узла /MUB, что позволяет точно поддерживать температуру приточного воздуха на основе показаний канального или комнатного датчика температуры, работающего в системе автоматизации вентиляционной установки.

Меры защиты от замерзания жидкости в теплообменнике представляют собой комплект взаимосвязанных элементов автоматики, оберегающих теплообменник от обмерзания при обычных условиях эксплуатации. Данная связка включает в себя следующие элементы автоматики:

— капиллярный термостат для защиты от обмерзания по воздуху;
— накладной датчик температуры обратного теплоносителя для защиты от обмерзания по воде.

Элементы системы автоматики

— Смесительный узел водяного нагревателя /MUB.
— Датчик температуры канальный /DA.CP PT1000 или датчик температуры канальный /DA.CZ.
— Термостат капиллярный 1,8–2 м /DA.KD2.1KZ.
— Датчик температуры воды накладной /DW.NP PT1000 или датчик температуры накладной /DW.NZ либо датчик температуры воды погружной /DW.PP PT1000.

Расшифровка артикула

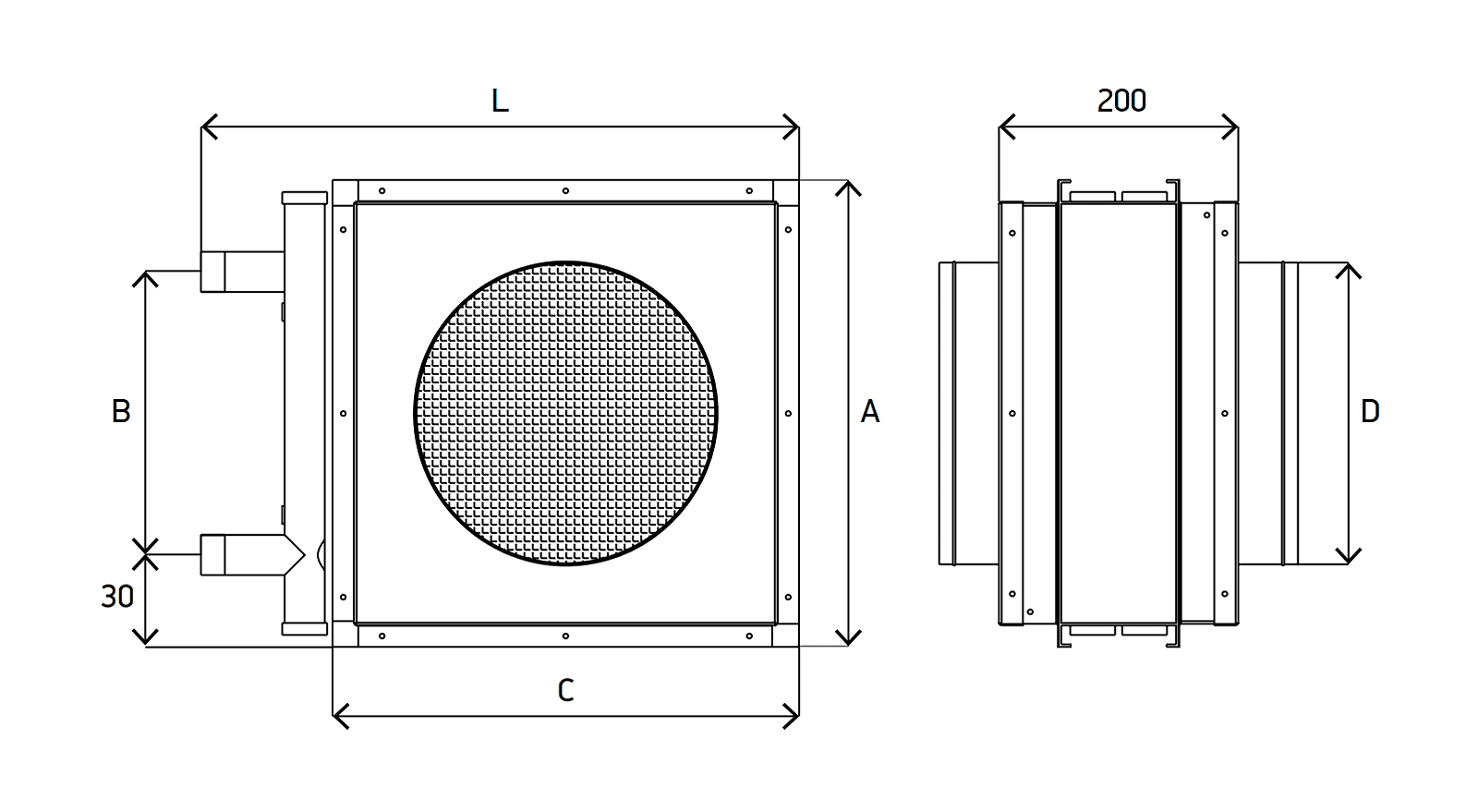

Габаритные и присоединительные размеры

Габаритно-весовые характеристики
