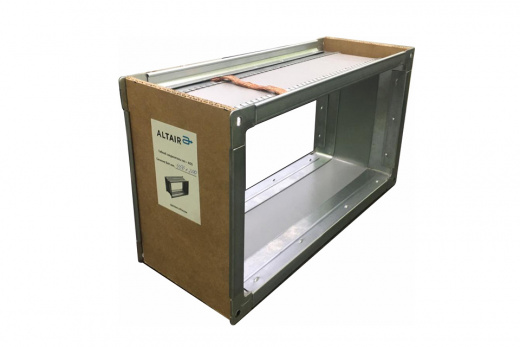

Арт. AGV
Гибкие вставки (соединители) для прямоугольных каналов серии AGV предназначены для соединения и предотвращения передачи вибрации секции канального вентилятора в системах вентиляции и кондиционирования воздуха.
Характеристики
Количество типоразмеров
—
9
Конструкция
— Гибкие вставки AGV представлены в девяти классических типоразмерах прямоугольной канальной группы.
— Корпус изготовлен из шины и ленты оцинкованного металла со вставкой из специального армированного материала.
Условия эксплуатации
— Температура обрабатываемого воздуха от -40 до +40 °С.
Рекомендации по проектированию
— Рекомендуется применять до и после секции вентилятора.
Расшифровка артикула
| AGV | 40-20 |
|---|---|
| Модификация оборудования | Типоразмер |
Габаритно-весовые характеристики
| Типоразмеры | Гибкая вставка | A, мм | B, мм | L, мм | Hф, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 40-20 | вертикально | 400 | 200 | 125 | 20 | 2 |
| 50-25 | вертикально | 500 | 250 | 125 | 20 | 3 |
| 50-30 | вертикально | 500 | 300 | 125 | 20 | 3 |
| 60-30 | вертикально | 600 | 300 | 125 | 20 | 3 |
| 60-35 | вертикально | 600 | 350 | 125 | 20 | 3 |
| 70-40 | вертикально | 700 | 400 | 125 | 20 | 4 |
| 80-50 | вертикально | 800 | 500 | 125 | 20 | 4 |
| 90-50 | вертикально | 900 | 500 | 125 | 30 | 5 |
| 100-50 | вертикально | 1000 | 500 | 125 | 30 | 5 |

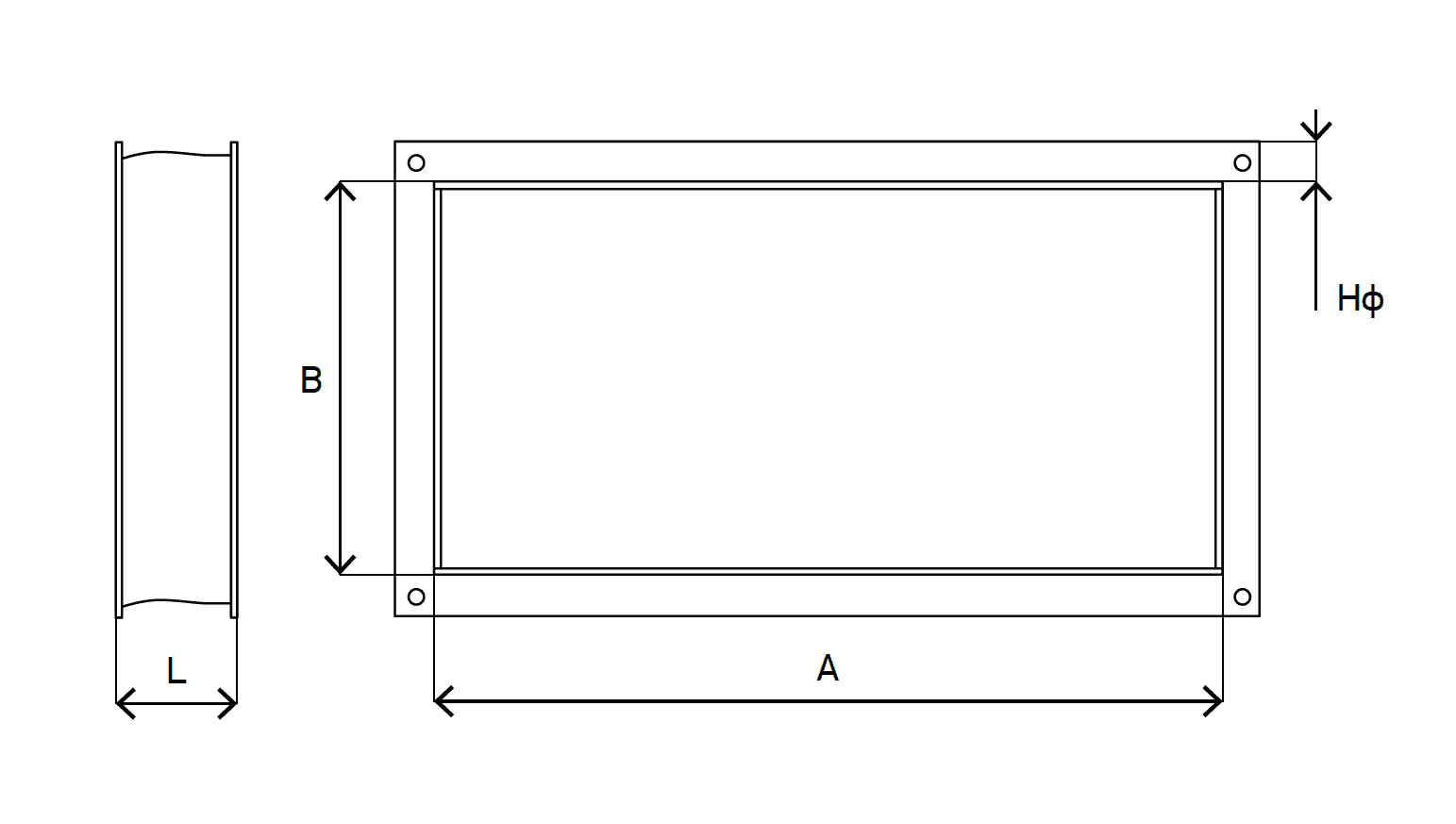

Габаритные и присоединительные размеры
