Широкий модельный ряд наружных блоков
Наружный блок с минимальной холодопроизводительностью в сегменте VRF-систем — 3,5 кВт, блок с максимальной производительностью 17,5 кВт среди однофазных моделей, который при этом является и самым компактным (1040×865×523 мм) и 9 моделей наружных блоков от 3,5 до 17,5 кВт, которые позволяют реализовать самые сложные задачи.
Центральное управление и интеграция в сиcтемы BMS
Возможно центральное управление как одной, так и несколькими системами (до 8 систем) одним центральным пультом управления, что существенно расширяет возможности использования AFO mADCI на коммерческих объектах. А при использовании DCM-NET и других контроллеров возможна интеграция в сиcтемы BMS (Modbus, Bacnet, LonWorks), что открывает практически безграничные возможности по централизации управления и мониторинга систем.
Компактные размеры наружных блоков
Компактные размеры наружного блока позволяют значительно сэкономить место на фасаде здания или на технических балконах при кондиционировании нескольких помещений.
DC-инверторный компрессор GMCC и DC-инверторный мотор вентилятора
В серии ATOM применяются только высококачественные комплектующие собственного производства и известных международных брендов:
— Двухроторные DC-инверторные компрессоры GMCC;
— DC-инверторные высокоэффективные двигатели вентиляторов.
Применение компрессоров и двигателей вентиляторов DC-инверторного типа позволяет повысить надежность и срок службы системы, снизить потребление электроэнергии. Отсутствие больших пусковых токов предотвращает излишнюю нагрузку на электросеть, что особенно важно для однофазной сети.
Широкий диапазон температур
При наружной температуре ниже -5 °С суммарный индекс производительности работающих внутренних блоков должен быть не менее 30% от мощности наружного блока.
Подключение от 1 до 9 внутренних блоков
Возможно подключение от одного до девяти внутренних блоков разных типов, включая модуль AHUKZ для подключения испарителя вентиляционной установки.
Большая длина фреонопроводов
Суммарная длина фреонопровода может достигать 130 м, а максимальный перепад высот между наружным и внутренними блоками — 30 м. Перепад высот между внутренними блоками 10 м. допускает применение одной системы в трехэтажном здании жилого или коммерческого назначения.
Подключение к системам вентиляции
При помощи специального комплекта AHUKZ (At) возможно подключение наружного блока АТОМ как к одному испарителю вентиляционной установки, так и к системе, включающей в себя внутренние блоки и испаритель. При работе приточной установки в режиме охлаждения или нагрева управление производительностью может осуществляться:
— по температуре входящего воздуха с пульта;
— по температуре входящего или выходящего воздуха внешним сигналом 0—10 В;
— напрямую внешним сигналом 0—10 В.

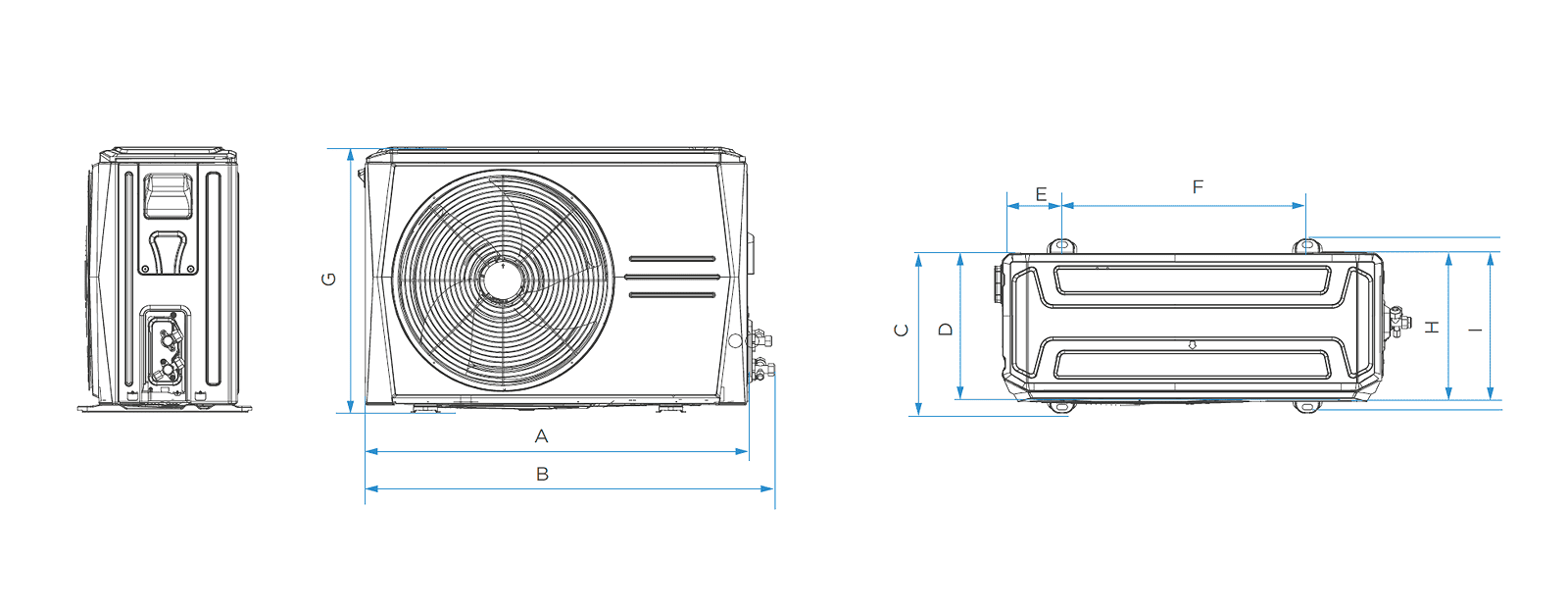

Габаритные размеры моделей:
AFO 3-6 mADCI

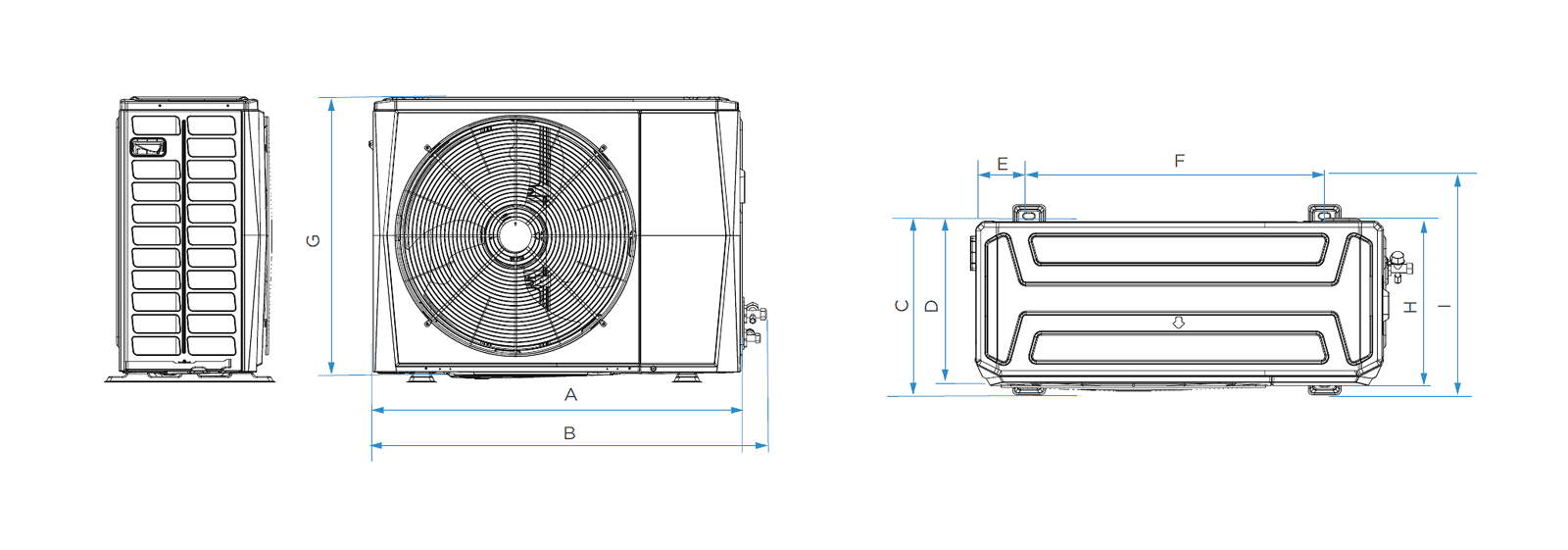

Габаритные размеры моделей:
AFO 8-10 mADCI

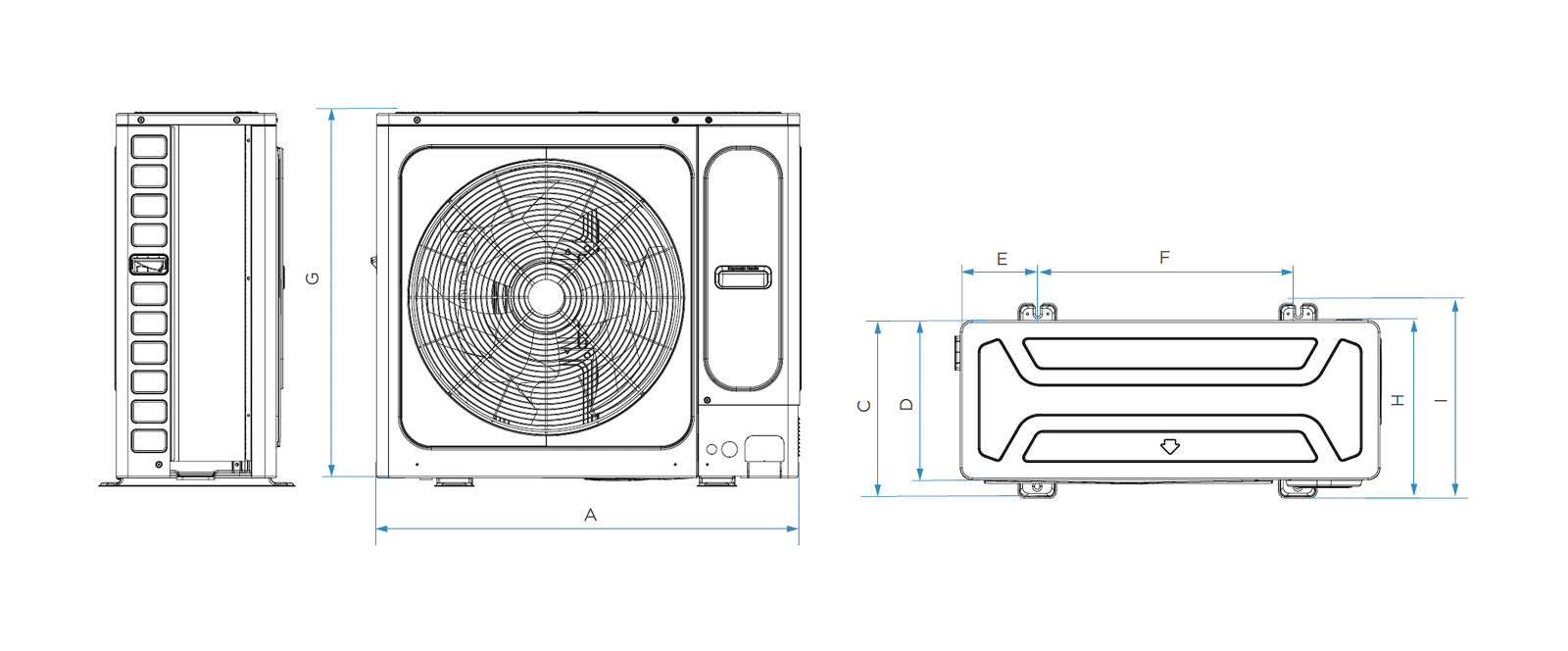

Габаритные размеры моделей:
AFO 12-15 mADCI

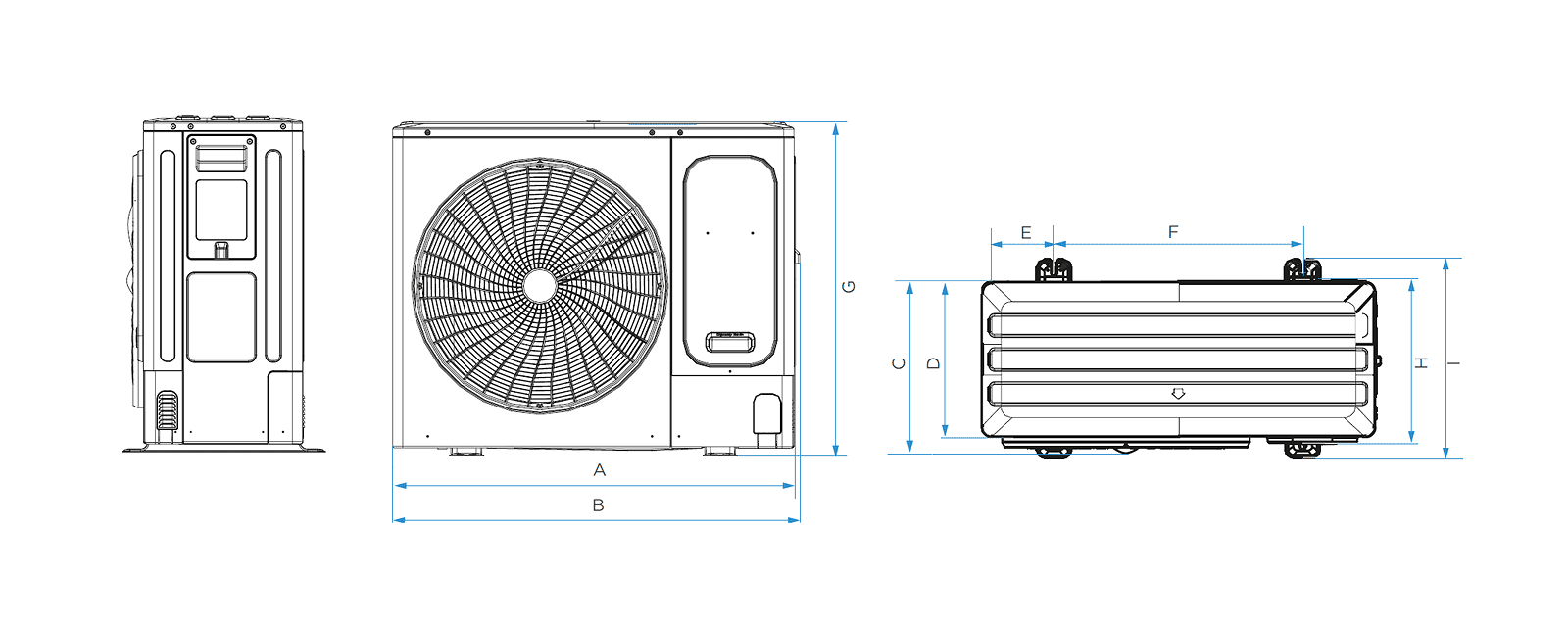

Габаритные размеры моделей:
AFO 17 mADCI
| Модель | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 3/5/6 | 795 | 845 | 330 | 287 | 125 | 514 | 555 | 340 | 365 |
| 8/10 | 910 | 982 | 390 | 345 | 120 | 663 | 663 | 375 | 426 |
| 12/14/15 | 950 | - | 406 | 360 | 175 | 590 | 590 | 390 | 440 |
| 18 | 1040 | 1053 | 452 | 410 | 191 | 656 | 656 | 463 | 523 |
Технические характеристики
| Модель | AFO 3 mADCI | AFO 5 mADCI | AFO 6 mADCI | AFO 8 mADCI | AFO 10 mADCI | AFO 12 mADCI | AFO 14 mADCI | AFO 15 mADCI | AFO 17 mADCI | |
|---|---|---|---|---|---|---|---|---|---|---|
| Эквивалентная производительность | (HP) | 1,5 | 2 | 2,5 | 3 | 4 | 4,5 | 5 | 6 | 6,5 |
| Охлаждение | Производительность (кВт) | 3,5 | 5,3 | 6,2 | 8 | 10 | 12 | 14 | 15,5 | 17,5 |
| Потребляемая мощность (кВт) | 0,94 | 1,47 | 1,85 | 2,10 | 2,66 | 3,31 | 3,97 | 4,87 | 6,12 | |
| EER | 3,72 | 3,61 | 3,35 | 3,81 | 3,76 | 3,63 | 3,53 | 3,18 | 2,86 | |
| Нагрев | Производительность (кВт) | 3,8 | 5,8 | 6 | 9 | 12 | 14 | 16 | 18 | 19,5 |
| Потребляемая мощность (кВт) | 0,88 | 1,35 | 1,41 | 2,04 | 3,15 | 3,64 | 3,98 | 4,82 | 5,57 | |
| COP | 4,32 | 4,30 | 4,26 | 4,41 | 3,81 | 3,85 | 4,02 | 3,73 | 3,50 | |
| Внутренние блоки | Сумма индексов | 16~45 | 24~68 | 28~80 | 36~104 | 45~130 | 54~156 | 63~182 | 70~201 | 79~227 |
| Макс. количество в системе (шт.) | 3 | 3 | 3 | 4 | 6 | 7 | 8 | 9 | 9 | |
| Расход воздуха | (м3/ч) | 2 500 | 2 700 | 2 700 | 3 750 | 4 000 | 5 000 | 5 200 | 5 000 | 5 300 |
| Уровень звукового давления | дБ(А) | 53 | 54 | 55 | 54 | 54 | 56 | 56 | 56 | 57 |
| Токовые характеристики | Максимальный рабочий ток (А) | 10 | 16,3 | 16,3 | 21,25 | 28,75 | 35 | 40 | 40 | 40 |
| Номинал автомата защиты (А) | 16 | 20 | 20 | 25 | 32 | 40 | 40 | 40 | 40 | |
| Электропитание | (В, Гц, Ф) | 220~240, 50, 1 | ||||||||
| Заводская заправка хладагентом R410A | (кг) | 1,45 | 1,45 | 1,45 | 1,7 | 2,3 | 2,4 | 3,1 | 3,6 | 4,6 |
| Трубопровод хладагента (Ø, жидкость / газ)* | (мм) | 6.35/12.7 | 6.35/12.7 | 9.53/15.9 | 9.53/15.9 | 9.53/15.9 | 9.53/15.9 | 9.53/15.9 | 9.53/19.1 | 9.53/19.1 |
| Габаритные размеры - Ш×В×Г | (мм) | 795×555×365 | 910×712×426 | 950×840×440 | 1040×865×523 | |||||
| Вес | (кг) | 35 | 35 | 35 | 49 | 59,5 | 63 | 75 | 77,5 | 91 |
| Диапазон рабочих температур | Охлаждение/нагрев (°С) | -15~55 / -15~27 | ||||||||
* Указан диаметр запорных вентилей для подключения трубопроводов хладагента.
