Арт. AFO DCI 8(i)
VRF-системы AFO DCI 8(i) доступны в виде индивидуальных и комбинируемых блоков. Индивидуальные наружные блоки имеют мощность от 25,2 до 117 кВт, а комбинируемые наружные блоки — от 25,2 до 303 кВт, что идеально подходит для зданий с любой тепловой нагрузкой.
Подробности
Характеристики
Холодопроизводительность
—
25,2~117 кВт
Теплопроизводительность
—
27~112 кВт
EER
—
2,70~4,75
Хладагент
?
Холодильный агент
—
R410A
Доступна опция «Низкотемпературный комплект», расширяющая диапазон работы в режиме охлаждения до -40°С.

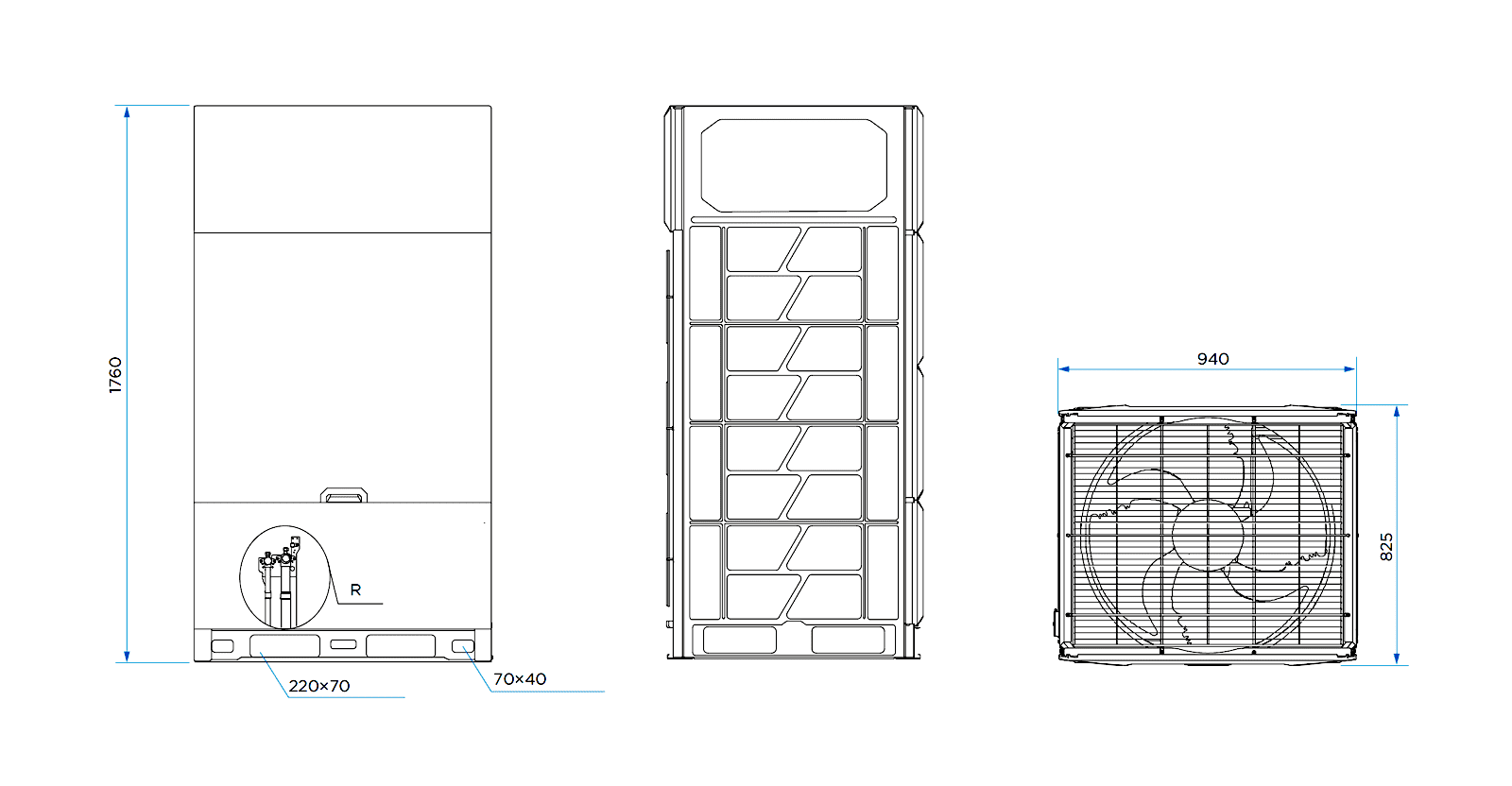

Габаритные размеры наружных блоков мини-VRF-систем AFO DCI 8(i)
AFO 25 DCI 8(i) — AFO 50 DCI 8(i)

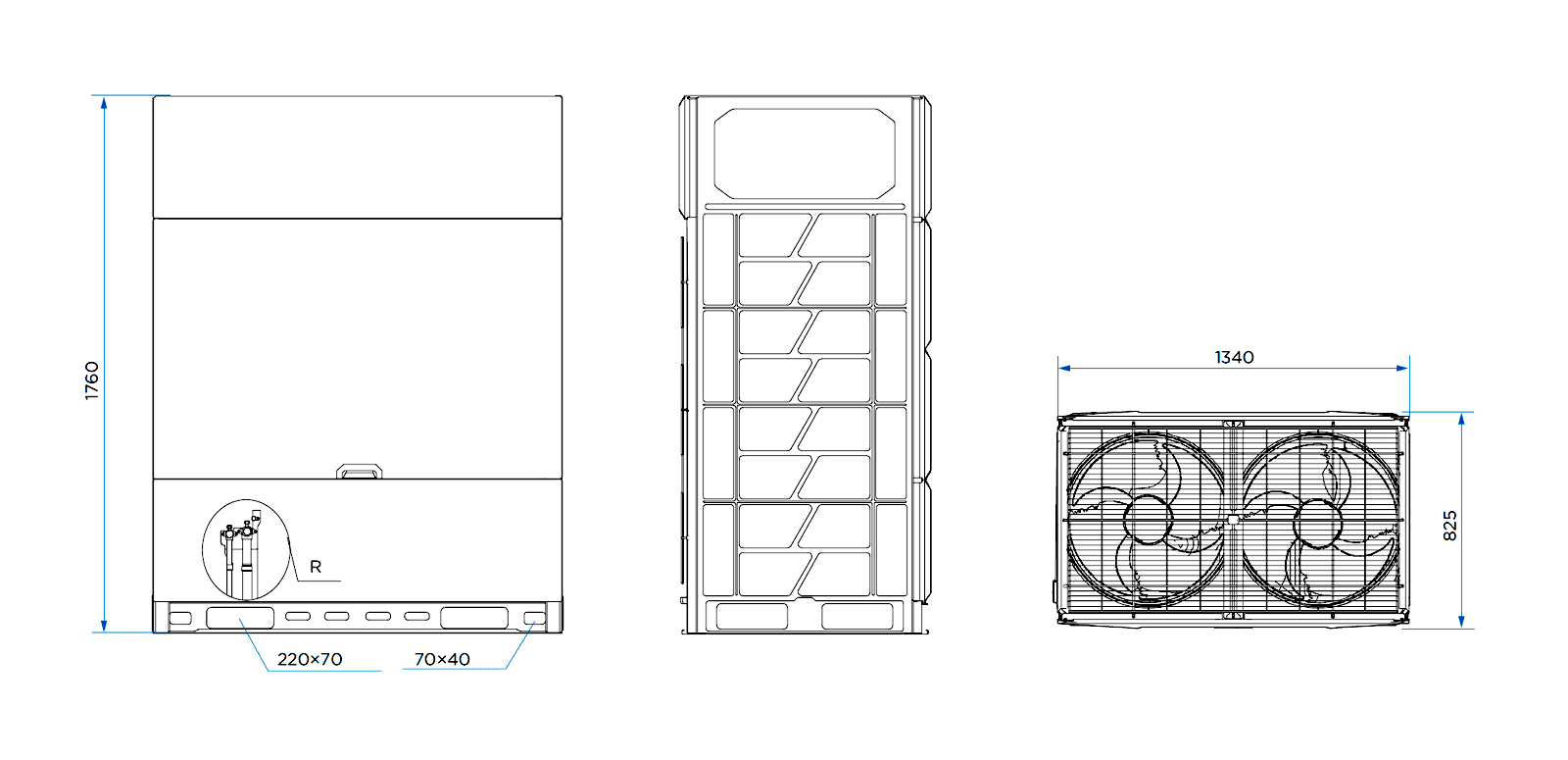

Габаритные размеры наружных блоков мини-VRF-систем AFO DCI 8(i)
AFO 56 DCI 8(i) — AFO 73 DCI 8(i)

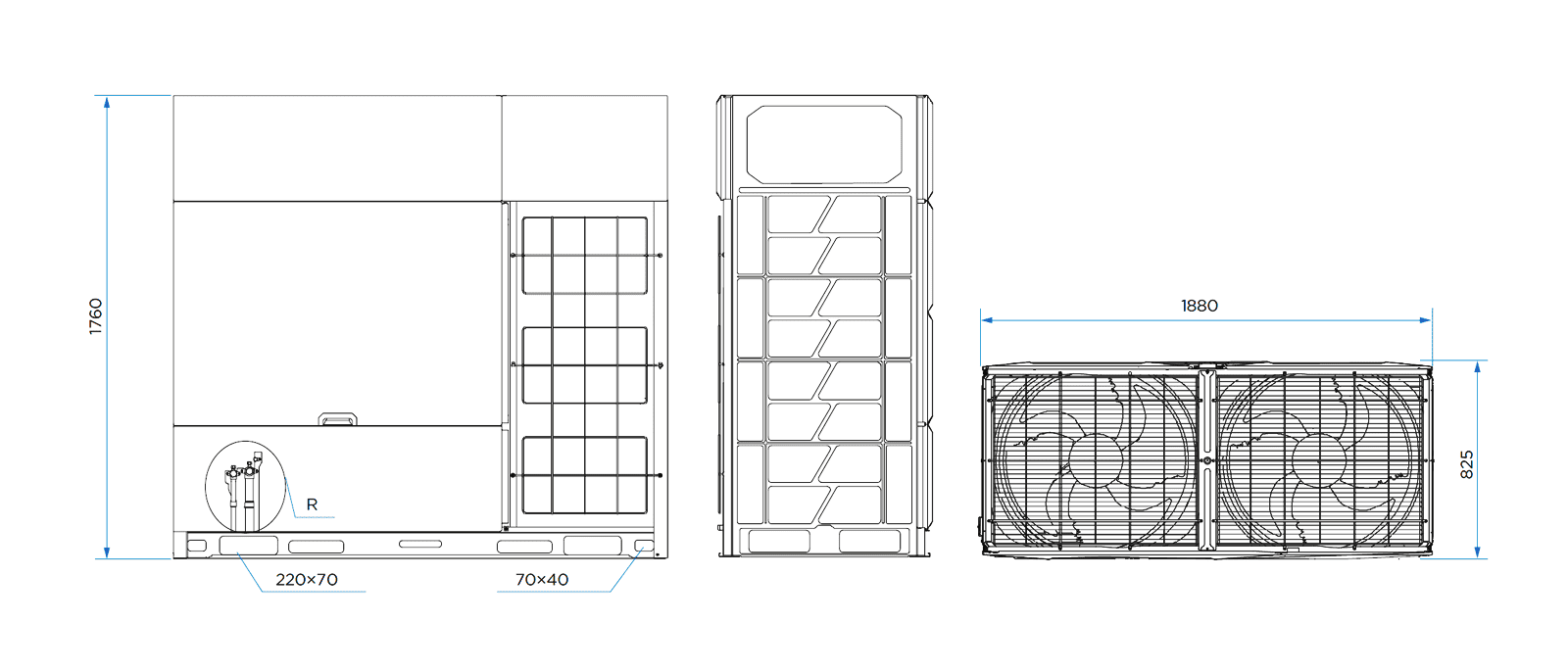

Габаритные размеры наружных блоков мини-VRF-систем AFO DCI 8(i)
AFO 78 DCI 8(i) — AFO 117 DCI 8(i)
Модульные блоки AFO DCI 8 с возможностью объединения
| Модель | AFO 25 DCI 8 | AFO 28 DCI 8 | AFO 33 DCI 8 | AFO 40 DCI 8 | AFO 45 DCI 8 | AFO 50 DCI 8 | AFO 56 DCI 8 | AFO 61 DCI 8 | AFO 67 DCI 8 | AFO 73 DCI 8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Эквивалентная производительность | (HP) | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 |
| Охлаждение | Производительность (кВт) | 25,2 | 28 | 33,5 | 40 | 45 | 50 | 56 | 61,5 | 67 | 73 |
| Потребляемая мощность (кВт) | 5,3 | 6,8 | 8,3 | 9,9 | 11,7 | 12,8 | 15,1 | 17,9 | 19 | 21 | |
| EER | 4,75 | 4,12 | 4,04 | 4,04 | 3,85 | 3,91 | 3,71 | 3,44 | 3,53 | 3,48 | |
| Нагрев | Производительность (кВт) | 27 | 31,5 | 37,5 | 45 | 50 | 56 | 63 | 69 | 75 | 81,5 |
| Потребляемая мощность (кВт) | 5,4 | 6,6 | 8,5 | 10,2 | 11,7 | 13,5 | 15,3 | 17,6 | 19 | 21 | |
| COP | 5,00 | 4,77 | 4,41 | 4,41 | 4,27 | 4,15 | 4,12 | 3,92 | 3,95 | 3,88 | |
| Внутренние блоки | Коэффициент загрузки (%) | 10-200 **, *** | |||||||||
| Макс. количество в системе (шт.) | 13 | 16 | 19 | 22 | 26 | 29 | 32 | 35 | 39 | 42 | |
| Расход воздуха | (м3/ч) | 12 600 | 12 600 | 13 500 | 15 600 | 15 600 | 16 500 | 22 000 | 22 000 | 21 500 | 21 500 |
| Статическое давление вентилятора — стандарт | (Па) | 0~20 | |||||||||
| Статическое давление вентилятора — опция | (Па) | 20~120 | |||||||||
| Уровень звукового давления | дБ(А) | 56 | 57 | 59 | 59 | 60 | 61 | 62 | 62 | 62 | 62 |
| Токовые характеристики | Максимальный рабочий ток (А) | 17 | 18,8 | 23 | 26,2 | 31,4 | 33 | 40,5 | 41,5 | 46 | 51 |
| Номинал автомата защиты (А) | 20 | 25 | 32 | 32 | 40 | 40 | 50 | 50 | 63 | 63 | |
| Электропитание | (В, Гц, Ф) | 380~415, 50, 3 | |||||||||
| Заводская заправка хладагентом R410A | (кг) | 7 | 7 | 7 | 8 | 8 | 8,4 | 9,3 | 9,3 | 12 | 12 |
| Трубопровод хладагента (жидкость/газ)* | (Ø, мм) | 12.7/25.4 | 15.9/28.6 | ||||||||
| Габаритные размеры - Ш×В×Г | (мм) | 940×1760×825 | 1340×1760×825 | ||||||||
| Вес | (кг) | 195 | 195 | 195 | 213 | 213 | 215 | 295 | 295 | 315 | 315 |
| Диапазон рабочих температур | Охлаждение °С (СТ) | -15~55 | |||||||||
| Нагрев °С (СТ) | -30~30 | ||||||||||
| Модель | AFO 78 DCI 8 | AFO 85 DCI 8 | AFO 90 DCI 8 | AFO 95 DCI 8 | AFO 101 DCI 8 | |
|---|---|---|---|---|---|---|
| Эквивалентная производительность | (HP) | 28 | 30 | 32 | 34 | 36 |
| Охлаждение | Производительность (кВт) | 78,5 | 85 | 90 | 95 | 101 |
| Потребляемая мощность (кВт) | 24 | 27,2 | 30,2 | 32,5 | 35,4 | |
| EER | 3,27 | 3,13 | 2,98 | 2,92 | 2,85 | |
| Нагрев | Производительность (кВт) | 87,5 | 95 | 100 | 106 | 112 |
| Потребляемая мощность (кВт) | 24,2 | 27,6 | 30,2 | 32,2 | 34,7 | |
| COP | 3,62 | 3,44 | 3,31 | 3,29 | 3,23 | |
| Внутренние блоки | Коэффициент загрузки (%) | 10-200 **, *** | ||||
| Макс. количество в системе (шт.) | 45 | 48 | 52 | 55 | 58 | |
| Расход воздуха | (м3/ч) | 29 000 | 28 000 | 28 000 | 29 000 | 29 000 |
| Статическое давление вентилятора — стандарт | (Па) | 0~20 | ||||
| Статическое давление вентилятора — опция | (Па) | 20~120 | ||||
| Уровень звукового давления | дБ(А) | 63 | 64 | 64 | 66 | 66 |
| Токовые характеристики | Максимальный рабочий ток (А) | 51 | 56,8 | 57 | 63,7 | 64 |
| Номинал автомата защиты (А) | 63 | 80 | 80 | 80 | 80 | |
| Электропитание | (В, Гц, Ф) | 380~415, 50, 3 | ||||
| Заводская заправка хладагентом R410A | (кг) | 19 | 21 | 21 | 21 | 21 |
| Трубопровод хладагента (жидкость/газ)* | (Ø, мм) | 22.2/31.8 | 22.2/34.9 | 22.2/34.9 | 22.2/34.9 | 22.2/34.9 |
| Габаритные размеры - Ш×В×Г | (мм) | 1880×1760×825 | ||||
| Вес | (кг) | 373 | 405 | 405 | 405 | 406 |
| Диапазон рабочих температур | Охлаждение °С (СТ) | -15~55 | ||||
| Нагрев °С (СТ) | -30~30 | |||||
* Указан диаметр запорных вентилей для подключения трубопроводов хладагента.
** Возможно подключение внутренних блоков серии V8 суммарной мощностью до 200%, с теплообменниками, в которых применены медные трубы диаметром 5 мм.
*** Возможно подключение внутренних блоков серии V8 суммарной мощностью от 10 % при одновременном применении модуля для работы VRF-системы с низкой загрузкой MIA-RK
Блоки AFO DCI 8i для индивидуальной установки
| Модель | AFO 25 DCI 8i | AFO 28 DCI 8i | AFO 33 DCI 8i | AFO 40 DCI 8i | AFO 45 DCI 8i | AFO 50 DCI 8i | AFO 56 DCI 8i | AFO 61 DCI 8i | AFO 67 DCI 8i | |
|---|---|---|---|---|---|---|---|---|---|---|
| Эквивалентная производительность | (HP) | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| Охлаждение | Производительность (кВт) | 25,2 | 28 | 33,5 | 40 | 45 | 50 | 56 | 61,5 | 67 |
| Потребляемая мощность (кВт) | 5,5 | 7,2 | 8,6 | 11 | 12,6 | 14,3 | 16,5 | 18,9 | 20,9 | |
| EER | 4,58 | 3,89 | 3,90 | 3,64 | 3,57 | 3,50 | 3,39 | 3,25 | 3,21 | |
| Нагрев | Производительность (кВт) | 27 | 31,5 | 37,5 | 45 | 50 | 56 | 63 | 69 | 75 |
| Потребляемая мощность (кВт) | 5,7 | 7 | 9,1 | 11,6 | 12,8 | 14,6 | 16,7 | 19,1 | 21,3 | |
| COP | 4,74 | 4,50 | 4,12 | 3,88 | 3,91 | 3,84 | 3,77 | 3,61 | 3,52 | |
| Внутренние блоки | Коэффициент загрузки (%) | 10-200 **, *** | ||||||||
| Макс. количество в системе (шт.) | 13 | 16 | 19 | 22 | 26 | 29 | 32 | 35 | 39 | |
| Расход воздуха | (м3/ч) | 12 600 | 12 600 | 13 500 | 14 400 | 15 600 | 16 500 | 22 000 | 22 000 | 21 500 |
| Статическое давление вентилятора — стандарт | (Па) | 0~20 | ||||||||
| Статическое давление вентилятора — опция | (Па) | 20~120 | ||||||||
| Уровень звукового давления | дБ(А) | 56 | 57 | 59 | 59 | 60 | 61 | 62 | 62 | 62 |
| Токовые характеристики | Максимальный рабочий ток (А) | 17 | 18,8 | 23 | 26,2 | 31,4 | 33 | 40,5 | 41,5 | 46 |
| Номинал автомата защиты (А) | 20 | 25 | 32 | 32 | 40 | 40 | 50 | 50 | 63 | |
| Электропитание | (В, Гц, Ф) | 380~415, 50, 3 | ||||||||
| Заводская заправка хладагентом R410A | (кг) | 7 | 7 | 7 | 7 | 8 | 8,4 | 9,3 | 9,3 | 9,3 |
| Трубопровод хладагента (жидкость/газ)* | (Ø, мм) | 12,7/25,4 | 15,9/28,6 | |||||||
| Габаритные размеры - Ш×В×Г | (мм) | 940×1760×825 | 1340×1760×825 | |||||||
| Вес | (кг) | 195 | 195 | 195 | 213 | 213 | 215 | 295 | 295 | 315 |
| Диапазон рабочих температур | Охлаждение °С (СТ) | -15~55 | ||||||||
| Нагрев °С (СТ) | -30~30 | |||||||||
| Модель | AFO 73 DCI 8i | AFO 78 DCI 8i | AFO 85 DCI 8i | AFO 90 DCI 8i | AFO 95 DCI 8i | AFO 101 DCI 8i | AFO 106 DCI 8i | AFO 112 DCI 8i | AFO 117 DCI 8i | |
|---|---|---|---|---|---|---|---|---|---|---|
| Эквивалентная производительность | (HP) | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 |
| Охлаждение | Производительность (кВт) | 73 | 78,5 | 85 | 90 | 95,2 | 101 | 106 | 112 | 117 |
| Потребляемая мощность (кВт) | 23 | 24,9 | 27,5 | 31,5 | 33,9 | 36,3 | 37,72 | 40,73 | 43,33 | |
| EER | 3,17 | 3,15 | 3,09 | 2,86 | 2,81 | 2,78 | 2,81 | 2,75 | 2,70 | |
| Нагрев | Производительность (кВт) | 81,5 | 87,5 | 95 | 100 | 106 | 112 | 119 | 100,1 | 103,8 |
| Потребляемая мощность (кВт) | 22,8 | 26,1 | 29,1 | 31,1 | 33,5 | 36 | 38,26 | 40,74 | 42,99 | |
| COP | 3,57 | 3,35 | 3,26 | 3,22 | 3,16 | 3,11 | 3,11 | 2,46 | 2,41 | |
| Внутренние блоки | Коэффициент загрузки (%) | 10-200 **, *** | ||||||||
| Макс. количество в системе (шт.) | 42 | 45 | 48 | 52 | 55 | 58 | 62 | 64 | 64 | |
| Расход воздуха | (м3/ч) | 21 500 | 29 000 | 28 000 | 28 000 | 29 000 | 29 000 | 30 000 | 30 000 | 30 000 |
| Статическое давление вентилятора — стандарт | (Па) | 0~20 | ||||||||
| Статическое давление вентилятора — опция | (Па) | 20~120 | ||||||||
| Уровень звукового давления | дБ(А) | 62 | 63 | 64 | 64 | 66 | 66 | 67 | 67 | 68 |
| Токовые характеристики | Максимальный рабочий ток (А) | 51 | 51 | 56,8 | 57 | 63,8 | 64 | 74,6 | 75 | 80 |
| Номинал автомата защиты (А) | 63 | 63 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | |
| Электропитание | (В, Гц, Ф) | 380~415, 50, 3 | ||||||||
| Заводская заправка хладагентом R410A | (кг) | 12 | 19 | 21 | 21 | 21 | 21 | 24 | 24 | 24 |
| Трубопровод хладагента (жидкость/газ)* | (Ø, мм) | 15,9/28,6 | 22,2/31,8 | 22,2/34,9 | ||||||
| Габаритные размеры - Ш×В×Г | (мм) | 1340×1760×825 | 1880×1760×825 | |||||||
| Вес | (кг) | 315 | 373 | 405 | 405 | 406 | 406 | 440 | 440 | 442 |
| Диапазон рабочих температур | Охлаждение °С (СТ) | -15~55 | ||||||||
| Нагрев °С (СТ) | -30~30 | |||||||||
* Указан диаметр запорных вентилей для подключения трубопроводов хладагента.
** Возможно подключение внутренних блоков серии V8 суммарной мощностью до 200%, с теплообменниками, в которых применены медные трубы диаметром 5 мм.
*** Возможно подключение внутренних блоков серии V8 суммарной мощностью от 10 % при одновременном применении модуля для работы VRF-системы с низкой загрузкой MIA-RK
