Доступна опция «Низкотемпературный комплект», расширяющая диапазон работы в режиме охлаждения до -40°С.

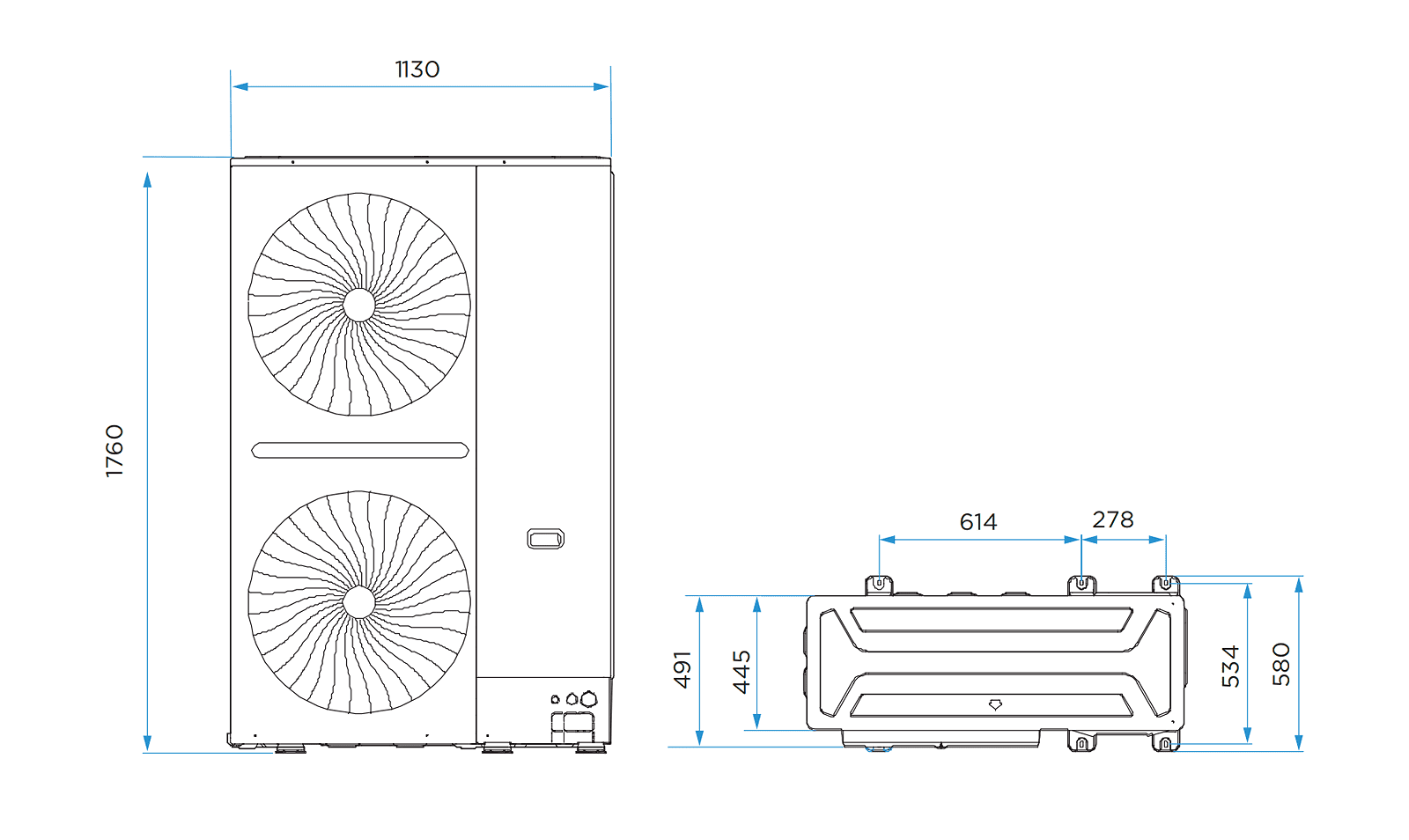

Габаритные размеры наружных блоков мини-VRF-систем AFO mDCI 8
AFO 25 DCI 8S(i) / AFO 28 DCI 8S(i) / AFO 33 DCI 8S(i) / AFO 40 DCI 8S(i)

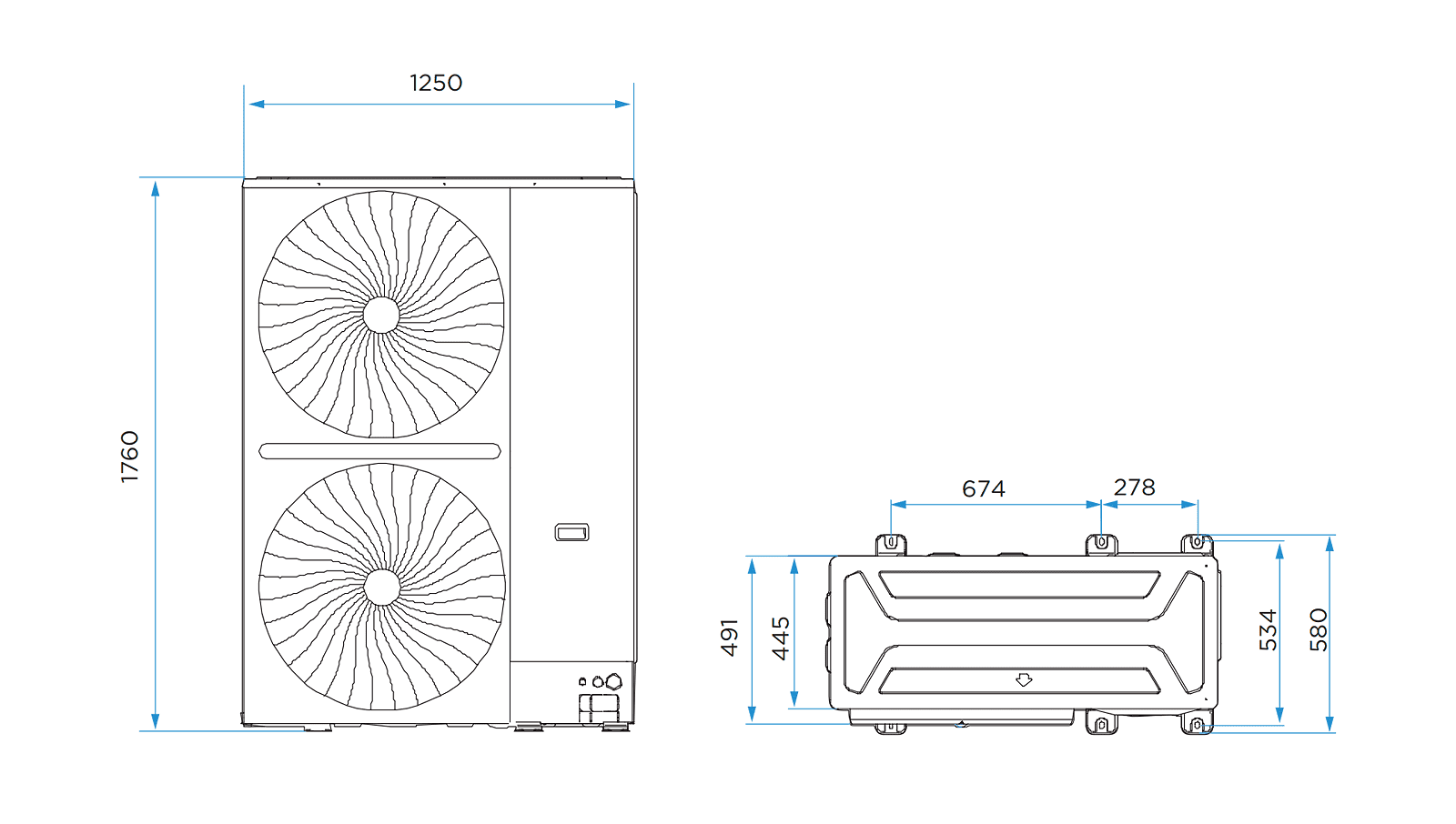

Габаритные размеры наружных блоков мини-VRF-систем AFO mDCI 8
AFO 55 DCI 8S(i) / AFO 50 DCI 8S(i) / AFO 56 DCI 8S(i) / AFO 61 DCI 8S(i) / AFO 67 DCI 8S(i)
Модульные блоки AFO DCI 8S с возможностью объединения
| Модель | AFO 25 DCI 8S | AFO 28 DCI 8S | AFO 33 DCI 8S | AFO 40 DCI 8S | AFO 45 DCI 8S | AFO 50 DCI 8S | AFO 56 DCI 8S | AFO 61 DCI 8S | AFO 67 DCI 8S | |
|---|---|---|---|---|---|---|---|---|---|---|
| Эквивалентная производительность | (HP) | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| Охлаждение | Производительность (кВт) | 25,2 | 28 | 33,5 | 40 | 45 | 50 | 56 | 61,5 | 67 |
| Потребляемая мощность (кВт) | 5,8 | 7,5 | 8 | 11,2 | 11,6 | 12,8 | 15,6 | 18,1 | 19,7 | |
| EER | 4,34 | 3,73 | 4,19 | 3,57 | 3,88 | 3,91 | 3,59 | 3,40 | 3,40 | |
| Нагрев | Производительность (кВт) | 27 | 31,5 | 37,5 | 45 | 50 | 56,5 | 63 | 69 | 75 |
| Потребляемая мощность (кВт) | 5,7 | 6,8 | 7,9 | 10,5 | 11,9 | 13,5 | 14,2 | 16,9 | 17,5 | |
| COP | 4,74 | 4,63 | 4,75 | 4,29 | 4,20 | 4,19 | 4,44 | 4,08 | 4,29 | |
| Внутренние блоки | Коэффициент загрузки (%) | 10-200 **, *** | ||||||||
| Макс. количество в системе (шт.) | 13 | 16 | 19 | 23 | 26 | 29 | 33 | 36 | 39 | |
| Расход воздуха | (м3/ч) | 11 800 | 12 500 | 12 500 | 12 500 | 18 500 | 20 000 | 18 500 | 19 000 | 19 000 |
| Статическое давление вентилятора — стандарт | (Па) | 0~35 | ||||||||
| Статическое давление вентилятора — опция | (Па) | 35~80 | ||||||||
| Уровень звукового давления | дБ(А) | 56 | 57 | 58 | 59 | 60 | 61 | 61 | 62 | 64 |
| Токовые характеристики | Максимальный рабочий ток (А) | 17 | 21 | 23 | 28 | 30 | 33 | 40 | 45 | 48 |
| Номинал автомата защиты (А) | 20 | 25 | 32 | 32 | 40 | 40 | 50 | 50 | 63 | |
| Электропитание | (В, Гц, Ф) | 380~415, 50, 3 | ||||||||
| Заводская заправка хладагентом R410A | (кг) | 6,1 | 6,1 | 6,4 | 7,4 | 8 | 8 | 8,5 | 8,5 | 9,7 |
| Трубопровод хладагента (жидкость/газ)* | (Ø, мм) | 12.7/25.4 | 12.7/25.4 | 12.7/25.4 | 12.7/25.4 | 15.9/28.6 | 15.9/28.6 | 15.9/28.6 | 15.9/28.6 | 15.9/28.6 |
| Габаритные размеры - Ш×В×Г | (мм) | 1130×1760×580 | 1250×1760×580 | |||||||
| Вес | (кг) | 177 | 177 | 180 | 182 | 208 | 208 | 228 | 228 | 233 |
| Диапазон рабочих температур | Охлаждение °С (СТ) | -15~55 | ||||||||
| Нагрев °С (СТ) | -30~30 | |||||||||
* Указан диаметр запорных вентилей для подключения трубопроводов хладагента.
** Возможно подключение внутренних блоков серии V8 суммарной мощностью до 200%, с теплообменниками, в которых применены медные трубы диаметром 5 мм.
*** Возможно подключение внутренних блоков серии V8 суммарной мощностью от 10 % при одновременном применении модуля для работы VRF-системы с низкой загрузкой MIA-RK
Блоки AFO DCI 8Si для индивидуальной установки
| Модель | AFO 25 DCI 8Si | AFO 28 DCI 8Si | AFO 33 DCI 8Si | AFO 40 DCI 8Si | AFO 45 DCI 8Si | AFO 50 DCI 8Si | AFO 56 DCI 8Si | AFO 61 DCI 8Si | AFO 67 DCI 8Si | |
|---|---|---|---|---|---|---|---|---|---|---|
| Эквивалентная производительность | (HP) | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| Охлаждение | Производительность (кВт) | 25,2 | 28 | 33,5 | 40 | 45 | 50 | 56 | 61,5 | 67 |
| Потребляемая мощность (кВт) | 5,8 | 7,5 | 8 | 11,2 | 12 | 12,8 | 16,3 | 18,1 | 19,7 | |
| EER | 4,34 | 3,73 | 4,19 | 3,57 | 3,75 | 3,91 | 3,43 | 3,40 | 3,40 | |
| Нагрев | Производительность (кВт) | 27 | 31,5 | 37,5 | 45 | 50 | 56,5 | 63 | 69 | 75 |
| Потребляемая мощность (кВт) | 5,7 | 6,8 | 7,9 | 10,7 | 11,1 | 13,9 | 15,3 | 16,9 | 17,5 | |
| COP | 4,74 | 4,63 | 4,75 | 4,2 | 4,5 | 4,06 | 4,11 | 4,08 | 4,29 | |
| Внутренние блоки | Коэффициент загрузки (%) | 10-200 **, *** | ||||||||
| Макс. количество в системе (шт.) | 13 | 16 | 19 | 22 | 26 | 29 | 33 | 36 | 39 | |
| Расход воздуха | (м3/ч) | 11 800 | 12 500 | 12 500 | 12 500 | 12 500 | 20 000 | 18 500 | 19 000 | 19 000 |
| Статическое давление вентилятора — стандарт | (Па) | 0~35 | ||||||||
| Статическое давление вентилятора — опция | (Па) | 35~80 | ||||||||
| Уровень звукового давления | дБ(А) | 56 | 57 | 58 | 59 | 60 | 61 | 61 | 62 | 64 |
| Токовые характеристики | Максимальный рабочий ток (А) | 17 | 21 | 23 | 28 | 30 | 33 | 40 | 45 | 48 |
| Номинал автомата защиты (А) | 20 | 25 | 32 | 32 | 40 | 40 | 50 | 50 | 63 | |
| Электропитание | (В, Гц, Ф) | 380~415, 50, 3 | ||||||||
| Заводская заправка хладагентом R410A | (кг) | 6,1 | 6,1 | 6,4 | 7,4 | 8 | 8 | 8,5 | 8,5 | 9,7 |
| Трубопровод хладагента (жидкость/газ)* | (Ø, мм) | 12.7/25.4 | 12.7/25.4 | 12.7/25.4 | 12.7/25.4 | 15.9/28.6 | 15.9/28.6 | 15.9/28.6 | 15.9/28.6 | 15.9/28.6 |
| Габаритные размеры - Ш×В×Г | (мм) | 1130×1760×580 | 1250×1760×580 | |||||||
| Вес | (кг) | 177 | 177 | 180 | 182 | 208 | 208 | 228 | 228 | 233 |
| Диапазон рабочих температур | Охлаждение °С (СТ) | -15~55 | ||||||||
| Нагрев °С (СТ) | -30~30 | |||||||||
* Указан диаметр запорных вентилей для подключения трубопроводов хладагента.
** Возможно подключение внутренних блоков серии V8 суммарной мощностью до 200%, с теплообменниками, в которых применены медные трубы диаметром 5 мм.
*** Возможно подключение внутренних блоков серии V8 суммарной мощностью от 10 % при одновременном применении модуля для работы VRF-системы с низкой загрузкой MIA-RK
