Предназначен для применения в системах вентиляции, воздушного отопления и системах приточной противодымной вентиляции.
Вентиляторы осевые пристенные приточные серии ВИОС-190П предназначены для применения в системах вентиляции, воздушного отопления и системах приточной противодымной вентиляции.
Комплектация электродвигателями для исполнений Н (Н; К1) и Вз (Вз; ВзК1) приведена в таблицах (см. спецификацию) в разделе аэродинамические характеристики.
Вентиляторные установки ВИОС-190П оснащаются осевыми рабочими колесами, лопатки которых выполнены из армированного полиамида. Угол установки лопаток может изменяться и регулируется в заводских условиях. Рабочие колеса крепятся непосредственно на вал электродвигателя. Корпус вентилятора изготовлен из малоуглеродистой стали.
Выпускаются в вариантах исполнения: Н; К1; Вз; ВзК1.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 2-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Вентилятор состоит из:
- цилиндрического корпуса;
- рабочего колеса (профильные лопатки из армированного полиамида);
- асинхронного двигателя;
- монтажной плиты;
- защитного кожуха;
- исполнение: встроенный вентилятор ВИОС-190.
Предназначены для применения в тех случаях, когда установка вентиляторов крышного исполнения невозможна по тем или иным причинам.

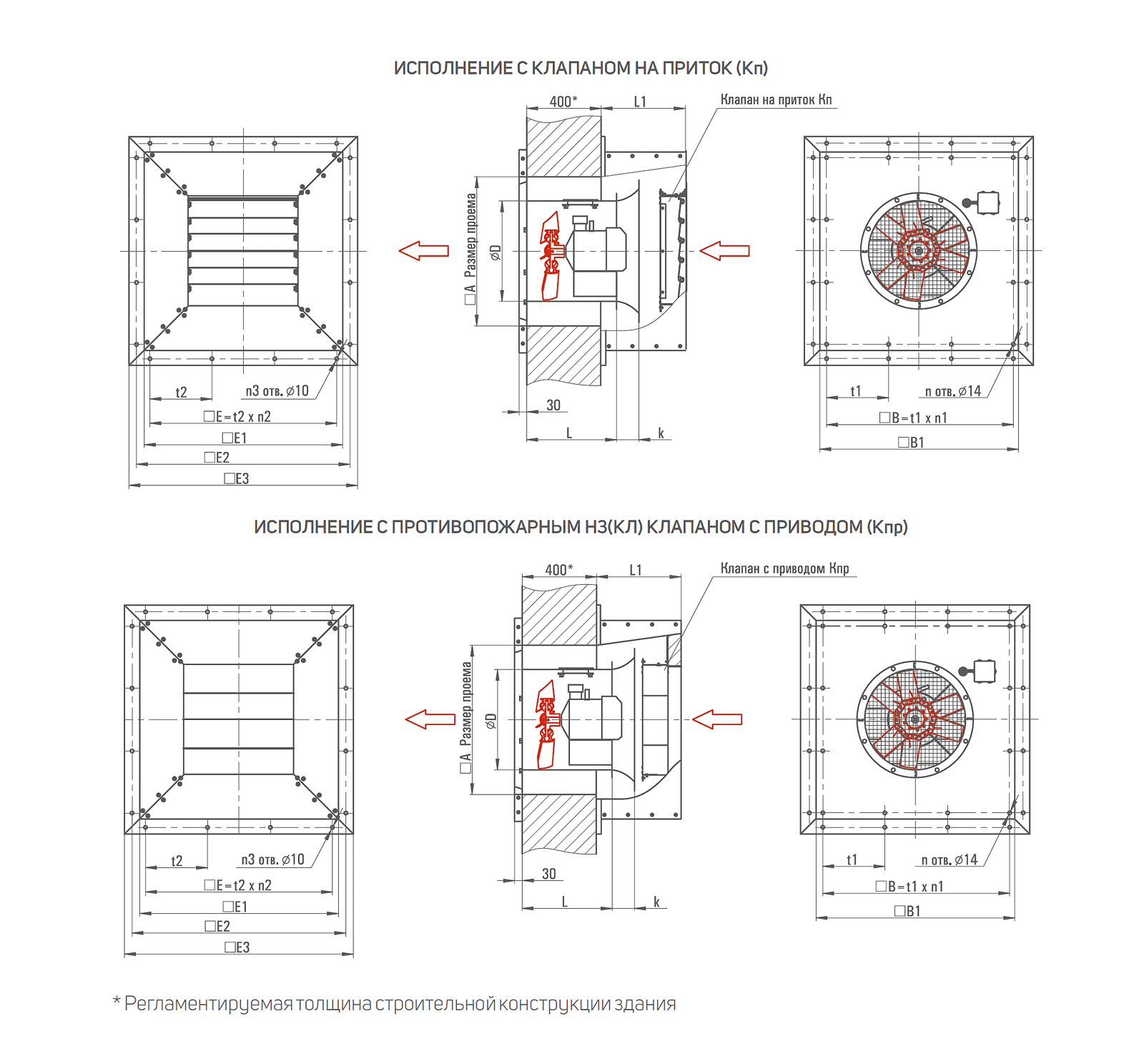

Габаритные и присоединительные размеры
| Размеры, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип вентилятора | A | B | B1 | D | E | E1 | E2 | E3 | k | L | L1 | n | n1 | n2 | n3 | t1 | t2 |
| ВИОС-190П-4,0 | 600 | 760 | 800 | 400 | 750 | 800 | 860 | 918 | 92 | 350 | 340 | 12 | 3 | 3 | 16 | 253,4 | 250 |
| ВИОС-190П-4,5 | 650 | 810 | 850 | 450 | 810 | 860 | 920 | 978 | 103 | 400 | 410 | 12 | 3 | 3 | 16 | 270 | 270 |
| ВИОС-190П-5,0 | 700 | 860 | 900 | 500 | 855 | 900 | 965 | 1023 | 115 | 400 | 410 | 16 | 4 | 3 | 16 | 215 | 285 |
| ВИОС-190П-5,6 | 760 | 920 | 960 | 560 | 920 | 970 | 1030 | 1088 | 129 | 450 | 525 | 16 | 4 | 4 | 20 | 230 | 230 |
| ВИОС-190П-6,3 | 830 | 980 | 1030 | 630 | 980 | 1030 | 1090 | 1148 | 145 | 475 | 525 | 16 | 4 | 4 | 20 | 245 | 245 |
| ВИОС-190П-7,1 | 910 | 1070 | 1110 | 710 | 1060 | 1110 | 1170 | 1225 | 163 | 550 | 616 | 16 | 4 | 4 | 20 | 267,5 | 265 |
| ВИОС-190П-8,0 | 1000 | 1060 | 1200 | 800 | 1160 | 1210 | 1270 | 1328 | 184 | 600 | 715 | 16 | 4 | 4 | 20 | 290 | 290 |
| ВИОС-190П-9,0 | 1100 | 1260 | 1300 | 900 | 1240 | 1290 | 1350 | 1407 | 207 | 600 | 715 | 16 | 4 | 4 | 20 | 315 | 310 |
