Электрические нагреватели для круглых каналов серии AHE предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Конструкция
Электронагреватели /НЕ представлены в шести типоразмерах с мощностью от 1 до 18 кВт
Корпус и отсек для расключения нагревательных элементов изготовлены из оцинкованной стали. Нагревательные элементы спиральной формы изготовлены из нержавеющей стали.
Присоединение — ниппель
Корпус оснащен резиновыми уплотнителями.
Отсек для расключения электронагревателя оснащен необходимыми клеммами для подвода питания.
Электронагреватели стандартно оснащены элементами защиты, срабатывающими при температуре 80 °C:
— термоконтакт для защиты от перегрева корпуса в типоразмерах 100–160;
— термоконтакт для защиты от перегрева корпуса и терморегулятор от перегрева воздуха в типоразмерах 200–315.
При несоблюдении условий хранения производитель не несет ответственности за порчу нагревательных элементов, изделия, неправильную работу агрегата и за имущество потребителя.
Условия эксплуатации
Агрегаты предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата 2 и 3 категорий размещения по ГОСТ 15150-69
Рекомендуемый диапазон температур проходящего воздуха от -40 до +40 °C, максимально до +70 °С.
Скорость потока воздуха через нагреватель должна быть не менее 1,5 м/с.
Класс изоляции корпуса электронагревателя IP 40.
Расшифровка артикула
| AHE | 160 | /HE | .1 | .0 | .03 | .1 |
|---|---|---|---|---|---|---|
| Модификация оборудования | Типоразмер | Нагреватель электрический. Внутреннее обозначение |
Количество ступеней электронагревателя | Наличие ШИМ-блока: 0 — отсутствует. |
Мощность электронагревателя, кВт. Двузначный разряд. |
Питание: 1 — 220 В, пусто — 380 В |

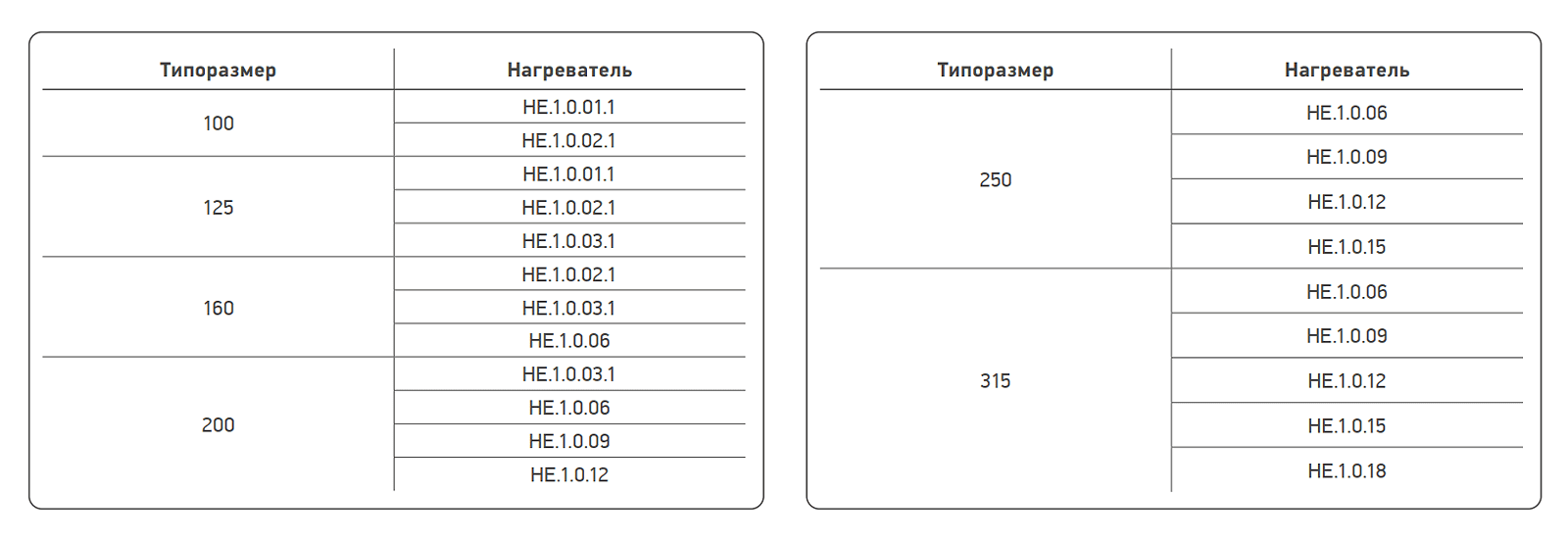

Модельный ряд электрических нагревателей AHE

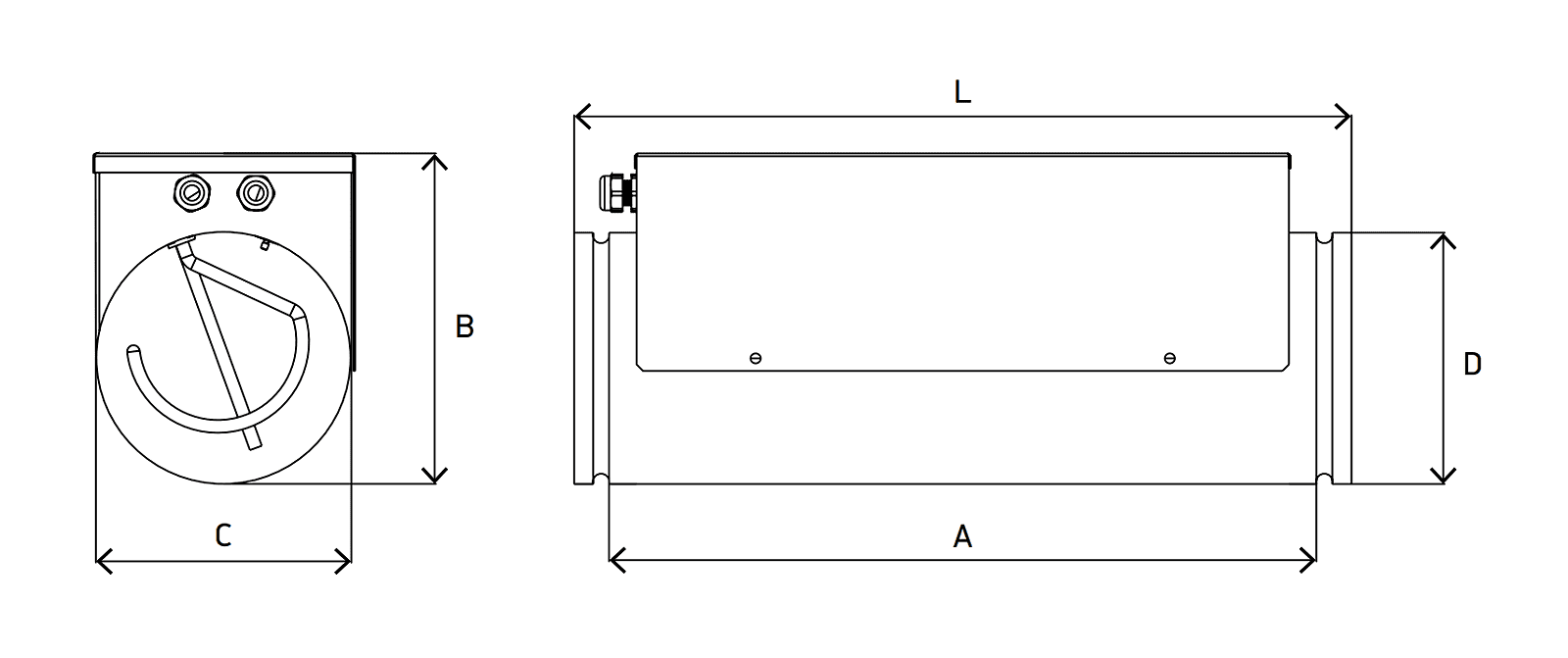

Габаритные и присоединительные размеры
Габаритно-весовые характеристики
| Типоразмер | Нагреватель | А, мм | В, мм | С, мм | D, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| 100 | HE.1.0.01.1 | 290 | 160 | 103 | 97 | 350 | 2 |
| HE.1.0.02.1 | 420 | 160 | 103 | 97 | 480 | 2 | |
| 125 | HE.1.0.01.1 | 290 | 185 | 128 | 122 | 350 | 2 |
| HE.1.0.02.1 | 290 | 185 | 128 | 122 | 350 | 2 | |
| HE.1.0.03.1 | 365 | 185 | 128 | 122 | 415 | 2 | |
| 160 | HE.1.0.02.1 | 290 | 210 | 163 | 157 | 350 | 3 |
| HE.1.0.03.1 | 290 | 220 | 163 | 157 | 350 | 3 | |
| HHE.1.0.06 | 550 | 220 | 163 | 157 | 610 | 3 | |
| 200 | HE.1.0.03.1 | 290 | 260 | 203 | 197 | 350 | 3 |
| HE.1.0.06 | 365 | 260 | 203 | 197 | 415 | 4 | |
| HE.1.0.09 | 550 | 260 | 203 | 197 | 610 | 6 | |
| HE.1.0.12 | 550 | 260 | 203 | 197 | 610 | 7 | |
| 250 | HE.1.0.06 | 365 | 310 | 253 | 247 | 415 | 6 |
| HE.1.0.09 | 365 | 310 | 253 | 247 | 415 | 7 | |
| HE.1.0.12 | 550 | 310 | 253 | 247 | 610 | 8 | |
| HE.1.0.15 | 550 | 310 | 253 | 247 | 610 | 9 | |
| 315 | HE.1.0.06 | 385 | 375 | 318 | 312 | 445 | 7 |
| HE.1.0.09 | 385 | 375 | 318 | 312 | 445 | 8 | |
| HE.1.0.12 | 610 | 375 | 318 | 312 | 670 | 9 | |
| HE.1.0.15 | 610 | 375 | 318 | 312 | 670 | 11 | |
| HE.1.0.18 | 610 | 375 | 318 | 312 | 670 | 12 |
