Круглые канальные вентиляторы серии AR предназначены для перемещения воздушных масс и невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха. Не имеют пространственной зависимости..
Конструкция
Вентиляторы круглого сечения производятся и поставляются в шести типоразмерах в диапазоне расхода воздуха от 50 до 1 700* м³/ч (*при 50 Па).
При изготовлении вентиляторов используются высококачественные материалы и комплектующие, что обеспечивает длительный срок эксплуатации.
Корпус изготовлен из прочного, химически стойкого к большому числу агрессивных сред пластика.
Рабочие колеса с назад загнутыми лопатками. Колеса статически и динамически сбалансировано с электродвигателями, вследствие чего рабочий ресурс составляет более 40 000 ч.
Двигатели однофазные с внешним ротором, расположены в потоке перемещаемого воздуха, что позволяет отводить тепловые избытки при их работе.
Корпус вентилятора оснащен соединительной коробкой с необходимым для работы расключением проводки.
— Класс изоляции корпуса IP 44.
— Встроенные термоконтакты.
Условия эксплуатации
Агрегаты предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата 2 и 3 категорий размещения по ГОСТ 15150-69.
— Рабочий диапазон температур окружающей среды от -45 до +40 °C.
— Температура обрабатываемого воздуха от -25 до +40 °С.
Расшифровка артикула
| AR | 160 | /FBP | .E22 | .2E |
|---|---|---|---|---|
| Модификация оборудования | Типоразмер | FB — тип вентилятора (назад загнутые лопатки). P — тип корпуса вентилятора (пластик). |
Рабочее колесо вентилятора. | 2 — количество полюсов электродвигателя. E — количество полюсов электродвигателя. |
Область применения
Изделия канальной группы используются, как правило, в качестве замены каркасного оборудования при реализации проектных решений, связанных с вентиляцией помещений с небольшой производительностью.
Регулирование производительности
Регулирование скорости вращения электродвигателя осуществляется в ручном режиме с помощью требуемого положения рукоятки регулятора посредством плавного или ступенчатого изменения напряжения в диапазоне 0…220 В.
Двигатели
Электродвигатели стандартно оснащены термоконтактами с автоматическим перезапуском, расположенными внутри обмотки. Это обеспечивает надежную защиту при перегреве в случае перегрузки, в том числе при транспортировке воздуха с высокими температурами.
Не требуется подключение внешнего устройства защиты
Элементы системы автоматики
— Тиристорный плавный однофазный регулятор скорости вращения вентилятора /IS

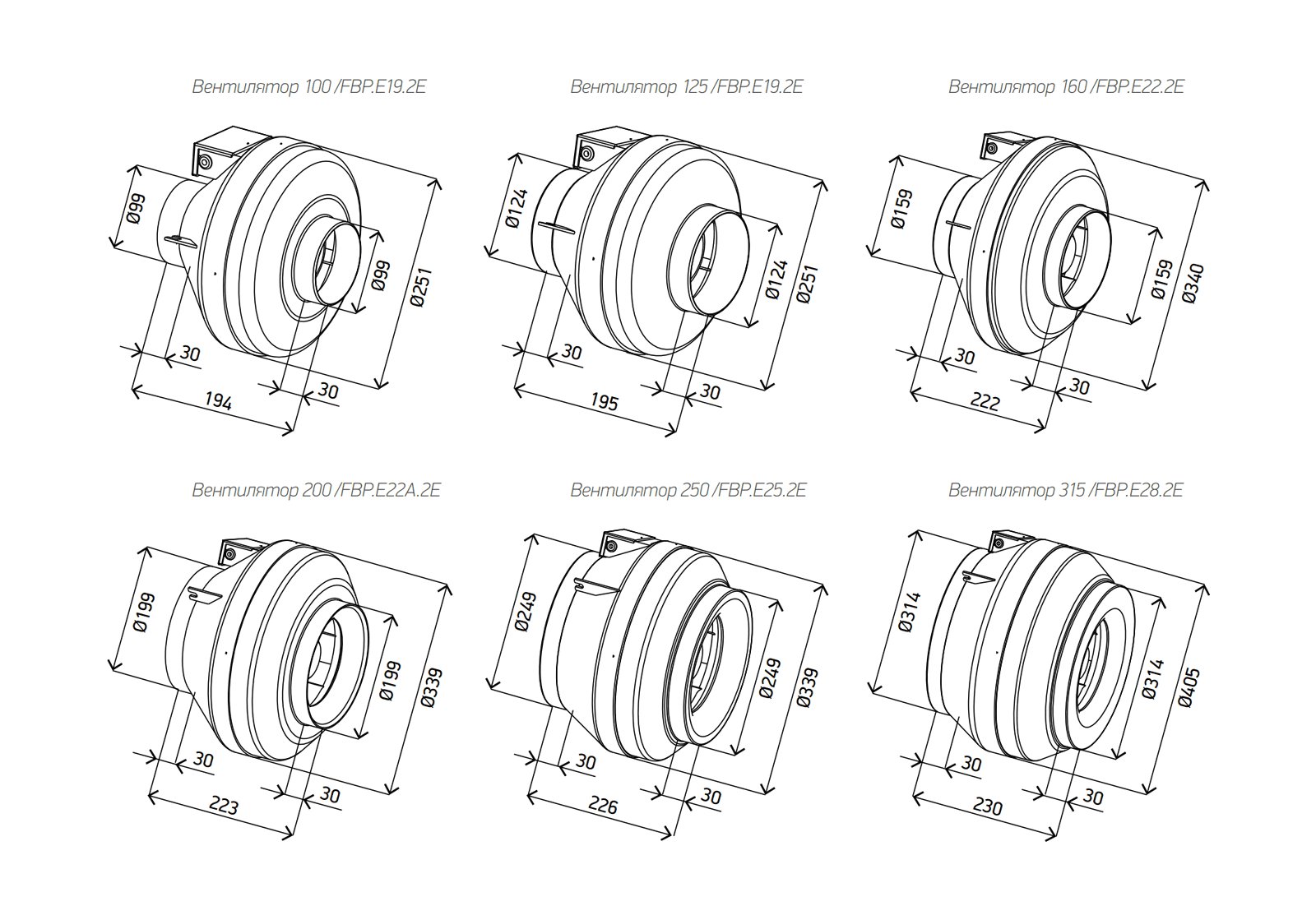

Габаритные и присоединительные размеры
