Фильтры воздушные для прямоугольных каналов серии AKF предназначены для очистки воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Конструкция
Фильтры воздушные /EG.4 и /EF._ представлены в девяти типоразмерах и в четырех исполнениях по классу фильтрации. Корпуса фильтров изготовлены из оцинкованной стали.
Присоединение фланцевое
Материал фильтра
Фильтрующие вставки классов фильтрации G4 и F5 изготовлены из 100% полиэстера высокого качества. Технология изготовления — термоскрепление (термобондинг) синтетических полиэфирных волокон при температуре более 100°С.
Несмотря на малую толщину материала (ок. 6…9 мм) он обладает достаточно высокой пылеёмкостью (360 г/м2).
Фильтрующие вставки классов фильтрации F7 и F9 изготовлены из синтетических волокон, таких как полипропилен (РР), полиэстер (РЕТ), полиэтилен (РЕ) с точкой плавления 160 °С, 220 °С и 115 °С соответственно. Толщина волокон от 0,5 до 15 мкм при толщине материала 1,0…1,5 мм и плотности до 100 г/м2.
Конструктивно состоят из трёх слоев: внутренний слой — фильтрующий материал Meltblown, внешние армирующие слои — Spandbond.
Условия эксплуатации
Температура проходящего через фильтр воздуха не должна превышать 70 °С
Элементы системы автоматики
— Реле перепада давления /DP.R (500 Па)
В случае более высокого перепада рекомендуется использовать реле /DP.R.1500 (1500 Па).
Расшифровка артикула
| AKF | 60-30 | /EF | /.9 |
|---|---|---|---|
| Модификация оборудования | Типоразмер | Фильтр воздушный. Внутреннее обозначение. EG._ — средней и (или) грубой очистки воздуха; EF._ — стонкой очистки воздуха. |
Класс фильтрации: 4, 5, 7, 9. |
Рекомендации по проектированию
Фильтр воздушный /EG.4 рекомендуется применять только в качестве первичной ступени очистки воздуха.
Для предотвращения быстрого загрязнения фильтров /ЕF.7 и /ЕF.9 рекомендуется устанавливать перед ними секцию воздушного фильтра /EG.4 соответствующего типоразмера.
При проектировании участков вентиляционной системы необходимо предусматривать свободное пространство в области люка обслуживания для извлечения фильтрующей вставки, равное высоте секции фильтра
При проектировании участков вентиляционной системы необходимо предусматривать свободное пространство в области люка обслуживания для извлечения фильтрующей вставки, равное высоте секции фильтра
При подборе оборудования рекомендованное значение запыленности фильтрующей вставки – 30%.
Рекомендации по монтажу
Внутри секции карманный фильтр должен быть установлен так, чтобы карманы располагались вертикально и не лежали друг на друге.
Не требует особой квалификации при монтаже.

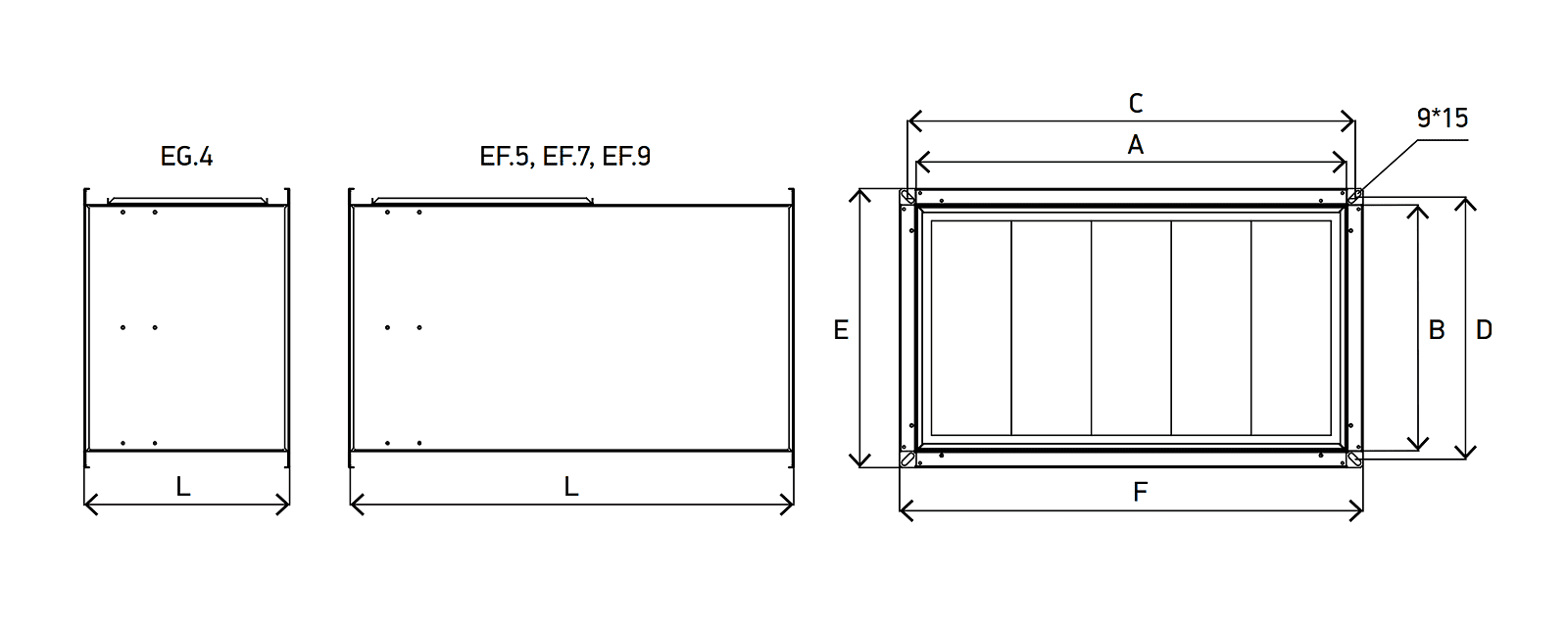

Габаритные и присоединительные размеры
Габаритно-весовые характеристики воздушных фильтров /EG.4
| Типоразмер | Фильтр воздушный | А, мм | В, мм | С, мм | D, мм | E, мм | F, мм | L, мм | G, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 40-20 | EG.4 | 400 | 200 | 430 | 230 | 460 | 260 | 330 | 9*15 | 6 |
| 50-25 | EG.4 | 500 | 250 | 530 | 280 | 560 | 310 | 330 | 9*15 | 8 |
| 50-30 | EG.4 | 500 | 300 | 530 | 330 | 560 | 360 | 330 | 9*15 | 9 |
| 60-30 | EG.4 | 600 | 300 | 630 | 330 | 660 | 360 | 330 | 9*15 | 10 |
| 60-35 | EG.4 | 600 | 350 | 630 | 380 | 660 | 410 | 330 | 9*15 | 11 |
| 70-40 | EG.4 | 700 | 400 | 730 | 430 | 760 | 460 | 330 | 9*15 | 13 |
| 80-50 | EG.4 | 800 | 500 | 830 | 530 | 860 | 560 | 330 | 9*15 | 22 |
| 90-50 | EG.4 | 900 | 500 | 930 | 530 | 960 | 560 | 330 | 9*15 | 23 |
| 100-50 | EG.4 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 330 | 9*15 | 27 |
Габаритно-весовые характеристики воздушных фильтров /EF.5, /EF.7, /EF.9
| Типоразмер | Фильтр воздушный | А, мм | В, мм | С, мм | D, мм | E, мм | F, мм | L, мм | G, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 40-20 | EF.5, EF.7, EF.9 | 400 | 200 | 430 | 230 | 460 | 260 | 540 | 9*15 | 7 |
| 50-25 | EF.5, EF.7, EF.9 | 500 | 250 | 530 | 280 | 560 | 310 | 640 | 9*15 | 9 |
| 50-30 | EF.5, EF.7, EF.9 | 500 | 300 | 530 | 330 | 560 | 360 | 640 | 9*15 | 10 |
| 60-30 | EF.5, EF.7, EF.9 | 600 | 300 | 630 | 330 | 660 | 360 | 640 | 9*15 | 11 |
| 60-35 | EF.5, EF.7, EF.9 | 600 | 350 | 630 | 380 | 660 | 410 | 640 | 9*15 | 12 |
| 70-40 | EF.5, EF.7, EF.9 | 700 | 400 | 730 | 430 | 760 | 460 | 720 | 9*15 | 14 |
| 80-50 | EF.5, EF.7, EF.9 | 800 | 500 | 830 | 530 | 860 | 560 | 800 | 9*15 | 23 |
| 90-50 | EF.5, EF.7, EF.9 | 900 | 500 | 930 | 530 | 960 | 560 | 800 | 9*15 | 24 |
| 100-50 | EF.5, EF.7, EF.9 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 800 | 9*15 | 28 |
