Гликолевые рекуператоры ARG

Рекуператор (теплоутилизатор) гликолевый для прямоугольных каналов ARG предназначены для переработки тепловой энергии посредством циркуляции в системе трубопроводов незамерзающей жидкости из воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Подробности

Характеристики

Количество типоразмеров

—

Аэродинамические характеристики

202 Kb

Конструкция

Секции теплоутилизатора (рекуператора ) гликолевого /RGI и /RGO представлены в четырех исполнениях по рядности и в девяти классических типоразмерах прямоугольной канальной группы. В качестве теплоносителя использовать водно-гликолевый раствор. Корпус изготовлен из оцинкованного металла.

Секция /RGO укомплектована каплеуловителем и поддоном для сбора конденсата из оцинкованного металла с внешней теплоизоляцией (5 мм). Поверхность теплообмена изготовлена из алюминиевых гофрированных ламелей толщиной 0,1 мм, что позволяет увеличить площадь теплообмена и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм. Коллекторы теплообменника изготовлены из стали с резьбовыми патрубками и сливными заглушками для обезвоздушивания системы водоснабжения.

Все теплообменники испытываются на герметичность водой под давлением 1,5 МПа в течение 3 минут.

Условия эксплуатации

При использовании водно-гликолевый раствора гликолевый рекуператор можно размещать как в помещении с положительной температурой окружающей среды, так и вне помещения, при условии установки секции под навесом, укрыв от осадков , а также применяя теплоизоляцию для подводящих трубопроводов.

При соблюдении данных требований агрегаты могут эксплуатироваться в условиях климата умеренного (УХЛ) 4-й категории, и тропического (Т) 4-й категории размещения по ГОСТ 15150-69.

Температура обрабатываемого воздуха от -40 до +40 °С.

Расшифровка артикула

ARG	60-30	/RGI2.4
Модификация оборудования	Типоразмер	RGI — Рекуператор гликолевый. RGI — секция, устанавливаемая в приточный канал; RGO — секция, устанавливаемая в вытяжной канал. 2.4 — рядность теплообменника: 4 — 4 ряда; 2.3 — 6 рядов; 2.4 — 8 рядов; 3.4 — 12 рядов.

Регулирование производительности

Для плавного регулирования производительности применяются смесительные узлы /MUG.

Для точного поддержания температуры приточного воздуха используется канальный или комнатный датчик температуры, подключенный к системе управления и контроля вентиляционной установки.

В случае использования насоса /P, плавного регулирования не предусмотрено. Насос работает в режиме ВКЛ / ВЫКЛ.

Меры по защите от замерзания раствора в теплообменнике не предусмотрены.

Элементы системы автоматики

— Смесительный узел гликолевого рекуператора /MUG.

— Датчик температуры канальный /DA.CP, PT1000.

— Силовой модуль управления /SOM.R.

— Насос / P.

Условия эксплуатации

Секция гликолевого рекуператора /RGO может устанавливаться только с горизонтальным положением поддона, что позволяет выполнить работы по обезвоздушиванию теплообменника и организации правильного процесса сбора и слива выделяемого конденсата.

Секция гликолевого рекуператора /RGI может устанавливаться в любом пространственном положении, так как не обладает поддонном.

Для предотвращения загрязнения секций рекуператора необходимо установить перед ними секции воздушного фильтра /EG.4, соответствующего типоразмера.

Рекуператор рекомендуется подключать по противоточной схеме, так как при входе энергоносителя по прямоточной схеме эффективность снижается.

Монтаж трубопроводов подвода энергоносителя к теплообменникам рекуператора должен предусматривать их индивидуальное крепление - не допустимо нагружать их конструкцию весом присоединяемых трубопроводов, в том числе смесительных узлов.

Рекомендуется использовать при проектировании объектов медицинского назначения, где необходимо соблюдать условия отсутствия смешения потоков воздуха и полного исключения рециркуляции вытяжного воздуха. Объектов производства специального назначения с особым содержанием в воздухе вредных и(или) ароматических веществ.

Для повышения эффективности теплоутилизации рекомедуется объединять несколько секций /RGO с одной секцией /RGI. Суммарная мощность секций /RGO должна соответствовать мощности секции /RGI.

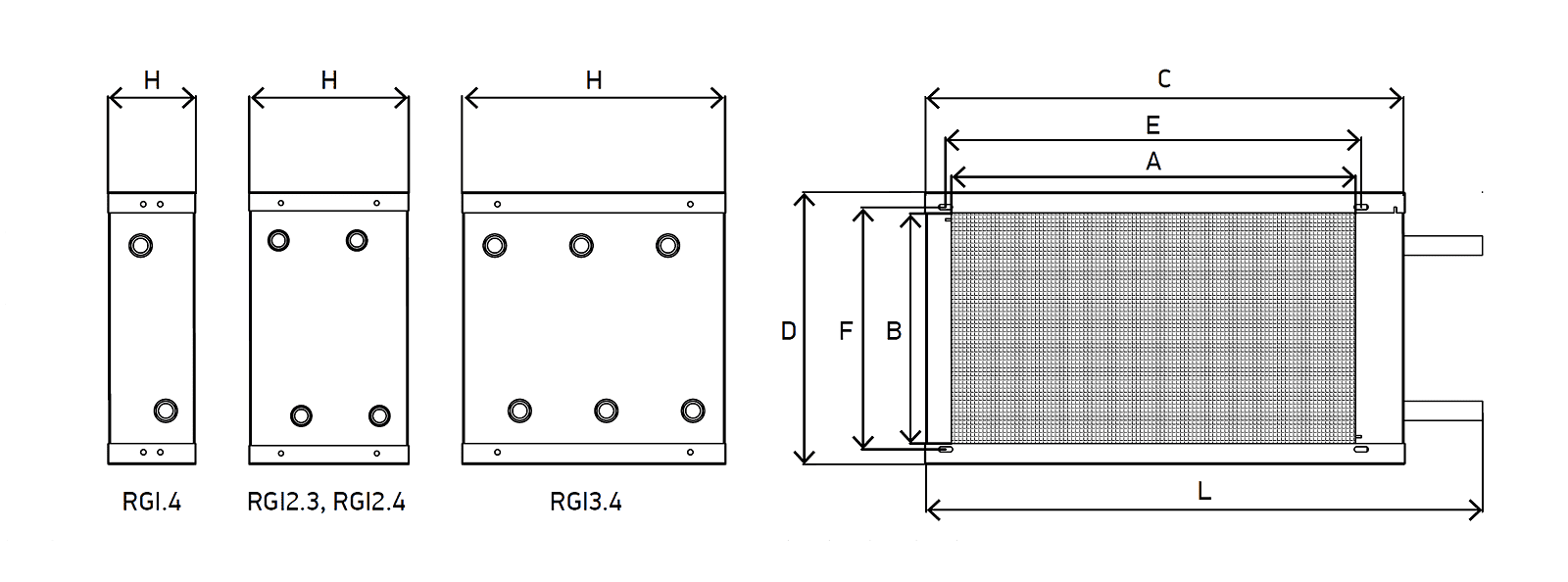

Габаритные и присоединительные размеры

Габаритно-весовые характеристики

Типоразмер	Секция	А, мм	В, мм	С, мм	D, мм	E, мм	F, мм	H, мм	L, мм	Масса, кг	Внутренний объем, л	Коллектор
40-20	RGI.4	400	200	532	272	430	230	157	682	25	1,32	1"
	RGI2.3	400	200	532	272	430	230	307	682	38	2,12	2 * 1"
	RGI2.4	400	200	532	272	430	230	307	682	45	2,64	2 * 1"
	RGI3.4	400	200	532	272	430	230	457	682	65	3,96	3 * 1"
50-25	RGI.4	500	250	632	322	530	280	157	782	30	1,87	1"
	RGI2.3	500	250	632	322	530	280	307	782	45	3,06	2 * 1"
	RGI2.4	500	250	632	322	530	280	307	782	54	3,74	2 * 1"
	RGI3.4	500	250	632	322	530	280	457	782	117	5,61	3 * 1"
50-30	RGI.4	500	300	632	372	530	330	157	782	31	2,25	1"
	RGI2.3	500	300	632	322	530	330	307	782	46	3,62	2 * 1"
	RGI2.4	500	300	632	322	530	330	307	782	56	4,5	2 * 1"
	RGI3.4	500	300	632	322	530	330	457	782	122	6,75	3 * 1"
60-30	RGI.4	600	300	732	372	630	330	157	882	34	2,58	1"
	RGI2.3	600	300	732	372	630	330	307	882	50	4,12	2 * 1"
	RGI2.4	600	300	732	372	630	330	307	882	60	5,16	2 * 1"
	RGI3.4	600	300	732	372	630	330	457	882	131	7,74	3 * 1"
60-35	RGI.4	600	350	732	422	630	330	157	882	37	2,99	1"
	RGI2.3	600	350	732	422	630	330	307	882	56	4,68	2 * 1"
	RGI2.4	600	350	732	422	630	330	307	882	67	5,98	2 * 1"
	RGI3.4	600	350	732	422	630	330	457	882	145	8,97	3 * 1"
70-40	RGI.4	700	400	832	472	730	430	157	982	42	3,86	1"
	RGI2.3	700	400	832	472	730	430	307	982	63	6,18	2 * 1"
	RGI2.4	700	400	832	472	730	430	307	982	76	7,72	2 * 1"
	RGI3.4	700	400	832	472	730	430	457	982	164	11,58	3 * 1"
80-50	RGI.4	800	500	932	572	830	530	157	1082	53	5,24	1"
	RGI2.3	800	500	932	572	830	530	307	1082	79	8,48	2 * 1"
	RGI2.4	800	500	932	572	830	530	307	1082	95	10,48	2 * 1"
	RGI3.4	800	500	932	572	830	530	457	1082	206	15,72	3 * 1"
90-50	RGI.4	900	500	1032	572	930	530	157	1182	59	5,57	1"
	RGI2.3	900	500	1032	572	930	530	307	1182	88	9,3	2 * 1"
	RGI2.4	900	500	1032	572	930	530	307	1182	106	11,14	2 * 1"
	RGI3.4	900	500	1032	572	930	530	457	1182	229	16,71	3 * 1"
100-50	RGI.4	1000	500	1132	572	1030	530	157	1282	70	6,03	1"
	RGI2.3	1000	500	1132	572	1030	530	307	1282	104	10,12	2 * 1"
	RGI2.4	1000	500	1132	572	1030	530	307	1282	125	12,06	2 * 1"
	RGI3.4	1000	500	1132	572	1030	530	457	1282	271	18,09	3 * 1"

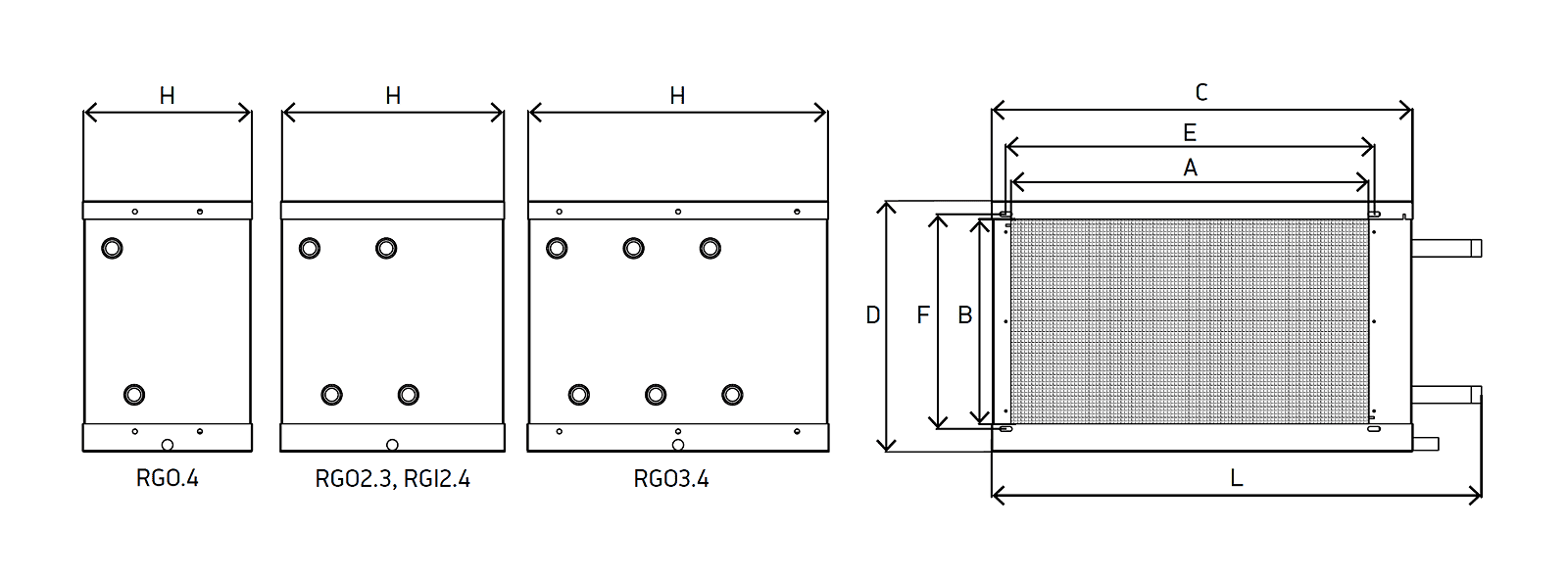

Габаритные и присоединительные размеры

Габаритно-весовые характеристики

Типоразмер	Секция	А, мм	В, мм	С, мм	D, мм	E, мм	F, мм	H, мм	L, мм	Масса, кг	Внутренний объем, л	Коллектор
40-20	RGO.4	400	200	532	291	430	230	290	682	25	1,32	1"
	RGO2.3	400	200	532	291	430	230	440	682	38	2,12	2 * 1"
	RGO2.4	400	200	532	291	430	230	440	682	45	2,64	2 * 1"
	RGO3.4	400	200	532	291	430	230	590	682	65	3,96	3 * 1"
50-25	RGO.4	500	250	632	341	530	280	290	782	30	1,87	1"
	RGO2.3	500	250	632	341	530	280	440	782	45	3,06	2 * 1"
	RGO2.4	500	250	632	341	530	280	440	782	54	3,74	2 * 1"
	RGO3.4	500	250	632	341	530	280	590	782	117	5,61	3 * 1"
50-30	RGO.4	500	300	632	391	530	330	290	782	31	2,25	1"
	RGO2.3	500	300	632	391	530	330	440	782	46	3,62	2 * 1"
	RGO2.4	500	300	632	391	530	330	440	782	56	4,5	2 * 1"
	RGO3.4	500	300	632	391	530	330	590	782	122	6,75	3 * 1"
60-30	RGO.4	600	300	732	391	630	330	290	882	34	2,58	1"
	RGO2.3	600	300	732	391	630	330	440	882	50	4,12	2 * 1"
	RGO2.4	600	300	732	391	630	330	440	882	60	5,16	2 * 1"
	RGO3.4	600	300	732	391	630	330	590	882	131	7,74	3 * 1"
60-35	RGO.4	600	350	732	441	630	380	290	882	37	2,99	1"
	RGO2.3	600	350	732	441	630	380	440	882	56	4,68	2 * 1"
	RGO2.4	600	350	732	441	630	380	440	882	67	5,98	2 * 1"
	RGO3.4	600	350	732	441	630	380	590	882	145	8,97	3 * 1"
70-40	RGO.4	700	400	832	491	730	430	290	982	42	3,86	1"
	RGO2.3	700	400	832	491	730	430	440	982	63	6,18	2 * 1"
	RGO2.4	700	400	832	491	730	430	440	982	76	7,72	2 * 1"
80-50	RGO.4	800	500	932	591	830	530	290	1082	53	5,24	1"
	RGO2.3	800	500	932	591	830	530	440	1082	79	8,48	2 * 1"
	RGO2.4	800	500	932	591	830	530	440	1082	95	10,48	2 * 1"
	RGO3.4	800	500	932	591	830	530	590	1082	206	15,72	3 * 1"
90-50	RGO.4	900	500	1032	591	930	530	290	1182	59	5,57	1"
	RGO2.3	900	500	1032	591	930	530	440	1182	88	9,3	2 * 1"
	RGO2.4	900	500	1032	591	930	530	440	1182	106	11,14	2 * 1"
	RGO3.4	900	500	1032	591	930	530	590	1182	229	16,71	3 * 1"
100-50	RGO.4	1000	500	1132	591	1030	530	290	1282	70	6,03	1"
	RGO2.3	1000	500	1132	591	1030	530	440	1282	104	10,12	2 * 1"
	RGO2.4	1000	500	1132	591	1030	530	440	1282	125	12,06	2 * 1"
	RGO3.4	1000	500	1132	591	1030	530	590	1282	271	18,09	3 * 1"
