Пластинчатые шумоглушители серии APS предназначены для снижения уровня шума в прямоугольных воздуховодах, создаваемого потоком воздуха..
Конструкция
Конструкция пластинчатого шумоглушителя представляет собой сборную секцию, в которую помещены пластины шумоглушения и металлический кожух.
Пластины шумоглушения установлены в корпус из оцинкованной стали и оборудованы рассекателями, создающих систему каналов для прохода потоков воздуха.
Корпус шумоглушителя изготовлен из оцинкованной стали.
Присоединение фланцевое.
Звукопоглощающий материал – SoundTek®
Материал наполнения SoundTek® разработан специально для применения в пластинчатых глушителях для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухораздающими устройствами, а также для уменьшения шума в элементах вентиляционной сети, распространяющегося по воздуховодам.
Материал SoundTek® рекомендован НИИ строительной физики РААСН для эффективного снижения аэродинамического шума элементов систем вентиляции – сертификат соответствия №030006.024/564-14ц
— Устойчив к агрессивным средам в процессе эксплуатации
— Не подвержен гниению, обладает биохимической и бактерицидной устойчивостью.
— Имеет длительный срок службы (не разрушается временем).
— Обладает высокими гидрофобными свойствами (не впитывает влагу) и характеризуется эффективной воздухопроницаемостью.
— Изготовлен без использования токсичных составляющих, не выделяет вредных паров и мелкодисперсных соединений т.к. при его производстве используется экологически чистое сырье.
— Не образует пыли и соответствует нормам Единым санитарно-эпидемиологическим и гигиеническим требованиям.
Уникальность технологии производства шумопоглащающего материала SoundTek® – вертикальное расположение волокон из 100% PES.
Такая структура позволяет создать внутри материала достаточное пространство, которое активно способствует затуханию звуковых колебаний, снижая уровень аэродинамических шумов.
Условия эксплуатации
Рекомендуемый диапазон температур проходящего воздуха от -40 до +40 0C. Максимально до +70 0С.
Расшифровка артикула
| ASP | 60-30 | /SP | /.10 |
|---|---|---|---|
| Модификация оборудования | Типоразмер | Шумоглушитель канальный. Внутреннее обозначение. |
Длина пластины шумоглушителя: 10 – 1000 мм |

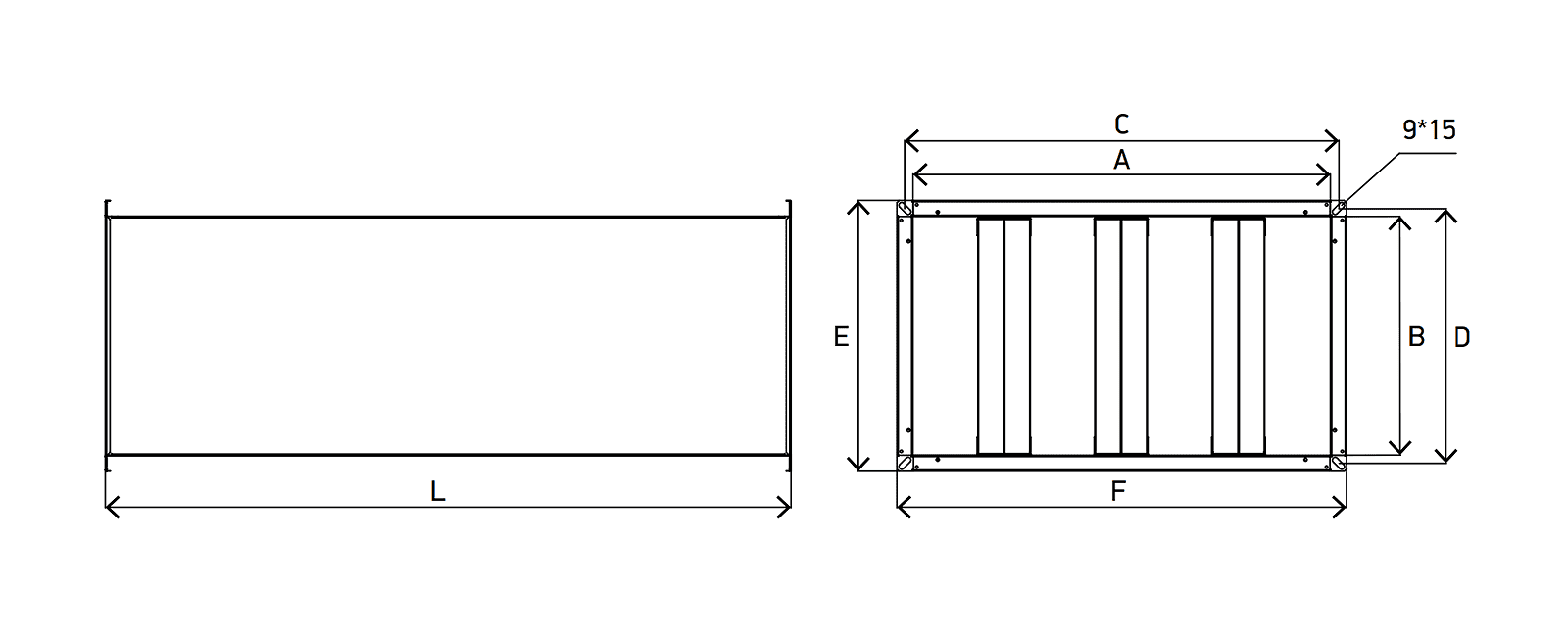

Габаритные и присоединительные размеры
Габаритно-весовые характеристики
| Типоразмер | Наименование | А, мм | В, мм | С, мм | D, мм | E, мм | F, мм | L, мм | G, мм | Масса, кг | Количество пластин шумоглушения, 88 мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40-20 | SP.10 | 400 | 200 | 430 | 230 | 460 | 260 | 1150 | 9*15 | 14 | 2 |
| 50-25 | SP.10 | 500 | 250 | 530 | 280 | 560 | 310 | 1150 | 9*15 | 16 | 2 |
| 50-30 | SP.10 | 500 | 300 | 530 | 330 | 560 | 360 | 1150 | 9*15 | 21 | 2 |
| 60-30 | SP.10 | 600 | 300 | 630 | 330 | 660 | 360 | 1150 | 9*15 | 25 | 2 |
| 60-35 | SP.10 | 600 | 350 | 630 | 380 | 660 | 410 | 1150 | 9*15 | 27 | 2 |
| 70-40 | SP.10 | 700 | 400 | 730 | 430 | 760 | 460 | 1150 | 9*15 | 30 | 3 |
| 80-50 | SP.10 | 800 | 500 | 830 | 530 | 860 | 560 | 1150 | 9*15 | 33 | 3 |
| 90-50 | SP.10 | 900 | 500 | 930 | 530 | 960 | 560 | 1150 | 9*15 | 35 | 4 |
| 100-50 | SP.10 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 1150 | 9*15 | 40 | 4 |
